包装薄膜（薄膜价格表）

包装薄膜材料目前都有哪些发展趋势

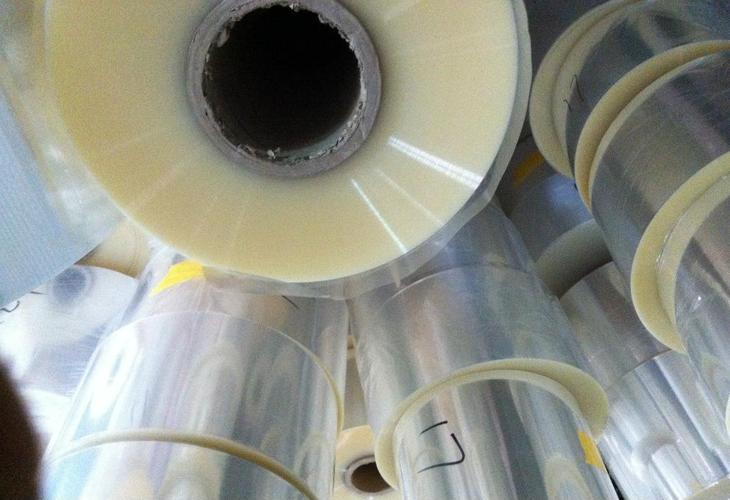

飞秒检测发现，包装膜材料种类繁多，发展方向是阻隔性高、表面印刷性好的材料。具体如下：1。常用的包装材料：PE膜材料，热封PE材料，从单层吹膜发展到多层共挤膜，可以设计不同的内、中、外层配方，不同类型聚乙烯树脂的共混配方设计，可以产生不同的封口温度，不同的热封温度范围，不同的封口耐污染性，不同的热粘合强度。近年来，开发了双向拉伸聚乙烯(BOPE)薄膜，它提高了聚乙烯薄膜的拉伸强度，并具有高的热封强度。2.常用包装材料：铸造聚丙烯CPP材料常用于BOPP//CPP，一种防潮的轻型包装结构。然而，不同的CPP树脂配方也可以产生具有不同功能性质的膜，例如改善的耐低温性、耐高温蒸煮性、较低的密封温度、高的耐穿刺性和耐腐蚀性。近年来，行业内开发了CPP消光膜，增加了单层流延聚丙烯包装袋的视觉展示效果。3.常用包装材料：BOPP膜材料最常用的轻包装复合膜有常见的BOPP轻膜和BOPP哑光膜，还有BOPP热封膜(单面或双面热封)和BOPP珠光膜。BOPP的特点是抗张强度高(适合多色套印)和优异的水蒸气阻隔性，被广泛用作防潮和轻质包装表面印刷材料。BOPP哑光膜具有类似于纸的哑光装饰效果。BOPP热封膜可用作单层包装材料，如包装糖果的内包装。BOPP珠光膜多用作冰糕包装的热封层材料，可省去白墨印刷。其密度较低，2 ~ 3 N/15 mm的密封强度使包装袋易于打开取出内容物。此外，BOPP防雾膜、全息OPP镭射膜、PP合成纸、可降解BOPP膜等BOPP系列功能膜也在特定领域得到推广应用。4.常用包装材料：PET膜材料普通12mPET膜广泛应用于复合软包装。其复合制品的机械强度远高于BOPP双层复合制品(略低于BOPA双层复合制品)，阻氧能力比BOPP//PE(CPP)复合膜低20 ~ 30倍。PET材料的耐热性很好，可以做平整度好的包装袋。还使用功能性产品，如热收缩PET膜、哑光PET膜、高阻隔PET膜、PET扭曲膜和线性撕裂PET膜。5.常用包装材料：尼龙膜双向拉伸尼龙膜以其高强度、高抗穿刺性、耐高温性和良好的抗氧性，广泛应用于抽真空、蒸煮包装袋。为了获得良好的耐摔性，重量在1.7kg以上的大容量包装也多采用BOPA//PE结构，流延尼龙膜在日本冷冻食品的包装中应用广泛。具有良好的耐低温性能，降低低温储运过程中包装袋的破损率。此外，如宇荣科还开发了易贴(ONM)、直线断(NC)、气障(DCR、M、E)、双面电晕(ONBC)等系列产品，拓展了标准BOPA膜的应用范围。6.常用包装材料：镀铝膜真空镀铝是在薄膜表面形成一层致密的铝层(如PET、BOPP、CPP、PE、PVC等。)，从而大大增加了薄膜对水蒸气、氧气和光线的阻隔能力。VMPET和VMCPP材料最常用于复合软包装，VMPET用于三层复合，VMCPP用于两层复合。OPP//VMPET//PE结构已用于榨菜和芽菜的真空蒸煮包装。为了克服普通镀铝产品铝层易迁移、耐蒸煮性差等缺点，开发了一种带底漆涂层的VMpet产品。其煮沸前后的剥离强度可达1.5N/15mm以上，铝层不迁移，增强了包装袋的整体阻隔性能。7.常用包装m

铝箔应用的关键是避免在加工、包装和运输过程中出现针孔，从而降低实际阻隔能力。近年来，铝箔的传统应用已被更经济的包装材料所取代。8.常用的包装材料：涂布高阻隔膜主要是PVDC涂膜(K涂膜)和PVA涂膜(A涂膜)。PVDC具有优异的抗氧性、防潮性和透明性。涂布PVDC膜所用的基膜主要有BOPP、BOPET、BOPA、CPP等。也可以是PE、PVC、玻璃纸等薄膜。KOPP、KPET和KPA薄膜在复合软包装中应用最为广泛。高皂化度的聚乙烯醇分子结构规整度高，极性大，易结晶，因此对氧气等非极性气体具有高阻隔性。在干燥条件下，透氧系数仅为6.210-17m lcm/(cm2scmhg)，明显低于包装材料常用的PVDC、PET、PE。PVDC、PET和PE的透氧系数分别为5.3 10-13、2.0 10-12和2.5 112。涂布PVA薄膜已经工业化。9.常用包装材料：高阻隔薄膜共挤共挤是将两种或两种以上不同的塑料通过两台或两台以上的挤出机熔融塑化，然后送入一对模具中制备复合膜的成型方法。共挤阻隔复合膜通常由阻隔塑料、聚烯烃塑料和粘合树脂组成，阻隔树脂主要有PA、EVOH、PVDC等。

食品包装薄膜的分类

塑料包装薄膜材料的几种常见的薄膜
