限位开关（限位开关工作原理图）

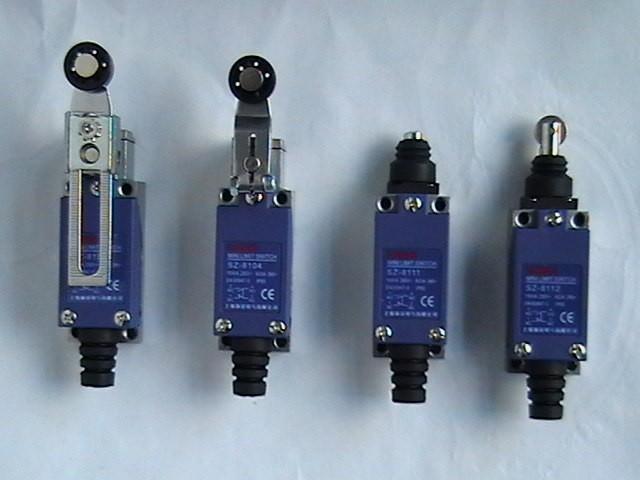

限位开关是什么？

限位开关又称行程开关，可以安装在相对静止的物体上(如固定框架、门框等。简称静物)或运动物体(如行驶的汽车、门等。简称动物)。当动物接近静物时，开关的连杆带动开关的触点使闭合触点断开或断开触点闭合。电路和电机由开关触点的打开和关闭状态的变化来控制。限位开关是用来限制机械设备运动极限位置的电气开关。限位开关有接触式和非接触式。接触类型比较直观。在机械设备的运动部件上，安装上行程开关，极限位置的挡块安装在与之相对运动的固定点上，或安装在相反的安装位置。当行程开关的机械触点碰到挡块时，控制电路被切断(或改变)，机器停止或改变运行。由于机械的惯性运动，这种行程开关有一定的“超程”，以保护开关不受损坏。非接触式有多种形式，如干簧管、光电式、感应式等。可以在电梯里看到。当然还有更高级的形式。限位开关是一种常用的小电流主电器。利用生产机械运动部件的碰撞，使其触点动作，接通或断开控制电路，从而达到一定的控制目的。通常用这种开关来限制机械运动的位置或行程，使运动的机械按照一定的位置或行程自动停止、反转、变速或自动往复运动。在电气控制系统中，限位开关的作用是实现顺序控制、定位控制和位置状态检测。用于控制机械设备的行程和限位保护。结构：由操作头、接触系统和外壳组成。在实际生产中，限位开关安装在预定位置，当安装在生产机械运动部件上的模块碰到行程开关时，限位开关的触点动作，实现电路切换。所以行程开关是根据运动部件的行程位置来切换电路的电器，其工作原理类似于按钮。限位开关广泛应用于各种机床和起重机械中，以控制其行程和保护其终端。在电梯的控制电路中，行程开关还用于控制轿厢门的开关速度、自动开关门的限位以及轿厢上下限的保护。限位开关可以安装在相对静止的物体上(如固定框架、门框等)。简称静物)或运动物体(如行驶的汽车、门等。简称动物)。当动物接近静物时，开关的连杆带动开关的触点使闭合触点断开或断开触点闭合。电路和机构的动作由开关触点的断开和闭合状态的变化来控制。

什么是限位开关，由哪几部分组成

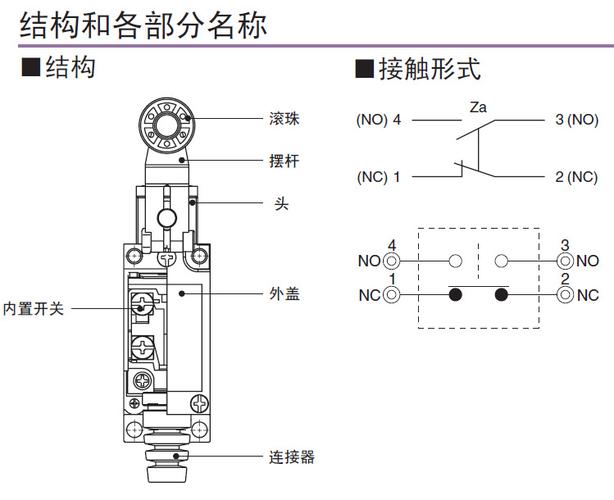

限位开关又称行程开关，可以安装在相对静止的物体上(如固定框架、门框等。简称静物)或运动物体(如行驶的汽车、门等。简称动物)。当动物接近静物时，开关的连杆带动开关的触点使闭合触点断开或断开触点闭合。电路和电机由开关触点的打开和关闭状态的变化来控制。限位开关是用来限制机械设备运动极限位置的电气开关。限位开关有接触式和非接触式。接触类型比较直观。在机械设备的运动部件上，安装上行程开关，极限位置的挡块安装在与之相对运动的固定点上，或安装在相反的安装位置。当行程开关的机械触点碰到挡块时，控制电路被切断(或改变)，机器停止或改变运行。由于机械的惯性运动，这种行程开关有一定的“超程”，以保护开关不受损坏。非接触式有多种形式，如干簧管、光电式、感应式等。可以在电梯里看到。当然还有更高级的形式。限位开关是一种常用的小电流主电器。利用生产机械运动部件的碰撞，使其触点动作，接通或断开控制电路，从而达到一定的控制目的。通常用这种开关来限制机械运动的位置或行程，使运动的机械按照一定的位置或行程自动停止、反转、变速或自动往复运动。在电气控制系统中，限位开关的作用是实现顺序控制、定位控制和位置状态检测。用于控制机械设备的行程和限位保护。结构：由操作头、接触系统和外壳组成。在实际生产中，限位开关安装在预定位置，当安装在生产机械运动部件上的模块碰到行程开关时，限位开关的触点动作，实现电路切换。所以行程开关是根据运动部件的行程位置来切换电路的电器，其工作原理类似于按钮。限位开关广泛应用于各种机床和起重机械中，以控制其行程和保护其终端。在电梯的控制电路中，行程开关还用于控制轿厢门的开关速度、自动开关门的限位以及轿厢上下限的保护。限位开关分为工作限位开关和限位开关，工作限位开关用于发出机构运动到位的信号。限位开关是为了防止机构超出设计范围动作而造成事故。工作限位开关安装在需要改变机构工作状态的位置。开关启动后，会发出信号执行其他相关动作。限位开关安装在机构动作的最远端，用于保护机构不会因机构动作过大而损坏。限位开关是指装配在外壳内，保护内置微动开关不受外力、水、油、气、灰尘等影响的开关。特别适用于对机械强度和环境适应性有特殊要求的场所。形状大致分为横型、竖型和复合型。下图显示了典型垂直限位开关的结构。限位开关大致由五个元件组成。内置微动开关驱动机构对于限位开关，微动开关的驱动机构是直接关系到密封性能和动作特性的重要部件。其结构分为三类，如下表所示。(1)根据密封方式的不同，活塞型式可分为表中的a型和b型两种。A型用O型圈或薄膜密封。由于密封橡胶不外露，在抵抗工作机械的切屑方面有很强的作用，但其负面作用是可能压砂、切粉等。进入活塞的滑动面。虽然B型不会压砂，切粉等。且其密封性能优于A型，可能会因热切割碎屑飞溅而损坏胶帽。因此，应该选择A型或B型

位开关内的压缩空气逸失，内部 压力将与大气压相同，即使急于让柱塞复位，柱塞却有迟缓复位的 倾向。为了避免发生这种故障，设计时，根据柱塞的压入将空气的 压缩量控制在限位开关内部全部空气量的20%以内。另外，为了延 长微动开关的寿命，在这一构造内部设置了一个OT吸收机构，该 OT吸收机构采用OT吸收弹簧，用以吸收残余的柱塞的行程。该机 构相对于柱塞的运动，在中途停止按压微动开关辅助柱塞的行程。⑵铰链摆杆型在摆杆端部（滚珠），柱塞的行程量根据摆杆的比例扩大，因此， 一般不使用OT吸收机构。⑶旋转摆杆型举一个典型的示例，来示例WL的构造，但除此之外，还有两个类 型：将复位柱塞的功能赋予柱塞的类型；通过线圈弹簧获取复位 力、用凸轮带动辅助柱塞的类型。图文见：百度百科“限位开关”。

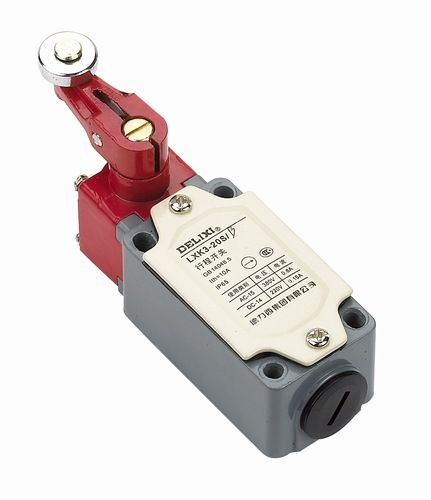

什么是限位开关？

限位开关就是用以限定机械设备的运动极限位置的电气开关。这种开关有接触式的和非接触式的。接触式的比较直观，机械设备的运动部件上，安装上行程开关，与其相对运动的固定点上安装极限位置的挡块，或者是相反安装位置。当行程开关的机械触头碰上挡块时，切断了（或改变了）控制电路，机械就停止运行或改变运行。由于机械的惯性运动，这种行程开关有一定的“超行程”以保护开关不受损坏。非接触式的形式很多，常见的有干簧管、光电式、感应式等，这几种形式在电梯中都能够见到。当然还有更多的先进形式。
