PCB设计（pcb设计入门基础知识）

pcb设计需要哪些知识

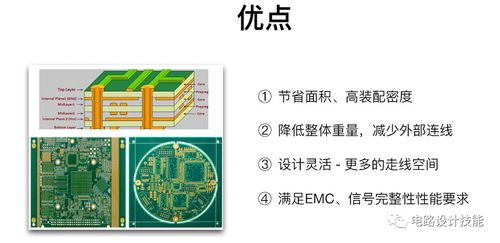

在了解PCB设计流程之前，首先要了解什么是PCB。PCB是英文Printed Circuit Board(印刷电路板或印刷电路板)的缩写。通常，根据预定设计在绝缘材料上由印刷电路、印刷元件或两者的组合制成的导电图案被称为印刷电路。PCB诞生于1936年，1943年该技术被广泛应用于美国的军用无线电中。自20世纪50年代中期以来，PCB技术被广泛采用。目前，PCB已成为“电子产品之母”，其应用几乎渗透到电子工业的每一个终端领域，包括计算机、通信、消费电子、工业控制、医疗器械、国防军工、航空航天等诸多领域。以下是PCB研究所整理的PCB设计流程详解。1.前期准备包括元件库和原理图的准备。在设计PCB之前，首先要准备好原理图SCH元件库和PCB元件封装库。PCB封装库最好由工程师根据所选器件的标准尺寸数据建立。原则上先建立PC的组件包库，再建立原理图SCH组件库。PCB封装库要求高，直接影响PCB的安装；SCH组件库的要求相对宽松，但要注意定义管脚属性以及与PCB组件封装库的对应关系。2.PCB结构设计：根据确定的电路板尺寸和机械定位，在PCB设计环境中绘制PCB框架，放置需要的连接器、按键/开关、螺丝孔、装配孔等。根据定位要求。充分考虑确定布线区域和非布线区域(比如螺丝孔周围多远属于非布线区域)。3.PCB布局设计布局设计是根据设计要求在PCB框架内放置器件。在原理图工具中生成网表(设计创建网表)，然后在PCB软件中导入网表(设计导入网表)。网络表导入成功后，会存在于软件后台。通过放置操作可以调出所有器件，引脚之间有飞线提示连接。此时，可以进行器件的布局设计。PCB布局设计是整个PCB设计过程中的第一道重要工序。PCB板越复杂，布局越好会直接影响后期布线的难度。布局取决于电路板设计师的基本电路技能和丰富的设计经验，这是对电路板设计师更高层次的要求。初级PCB设计师还缺乏经验，适合小模块布局设计或整体难度较低的PCB布局设计任务。4.PCB布线设计PCB布线设计是整个PCB设计中工作量最大的工序，直接影响PCB的性能。在PCB设计过程中，布线一般有三个层次：首先是走线，这是PCB设计最基本的入门要求；其次是电气性能的满意度，这是衡量一块PCB是否合格的标准。布线完成后，仔细调整布线，使其达到最佳电气性能；再次，整齐美观，杂乱无章的布线，即使电气性能过关，也会给后期的板卡修改优化、测试和维护带来极大的不便。布线要求统一，不能纵横交错，杂乱无章。5.布线优化和丝印放置“PCB设计没有最好，只有更好”和“PCB设计是一门有缺陷的艺术”。这主要是因为PCB设计需要满足硬件各方面的设计要求，但个别要求可能会有冲突，鱼与熊掌不可兼得。比如一个PCB设计项目，经过电路板设计师评估后需要设计成6层板，但产品硬件出于成本考虑必须设计成4层板，所以只能牺牲信号屏蔽层，导致相邻布线层之间信号串扰增加，信号质量下降。一般的设计经验是，优化布线的时间是初始布线的两倍。PCB布线优化后，还需要后期处理。初级加工是PCB板上的丝印logo。在设计过程中，底部的丝印字符需要镜像，以避免与顶部的丝印字符混淆

原理图和结构元件图是最基本的设计要求。网络DRC检查和结构检查是为了确认PCB设计分别满足原理图和结构元件图两个输入条件。一般电路板设计师都会有自己积累的设计质量检查表，里面的条目有的来自公司或部门的规范，有的来自自己的经验总结。专项检查包括设计的Valor检查和DFM检查，重点是PCB设计输出后端处理照片文件。

pcb设计入门基础知识有哪些？

PCB布局规则：1。正常情况下，所有元件都应布置在电路板的同一侧。只有当顶层元件过于密集时，一些高度有限、发热量低的器件，如片式电阻、片式电容、片式IC等，才能放在底层。2.在保证电气性能的前提下，元器件要放在一个格子上，相互平行或垂直排列，做到整齐美观。一般情况下，组件不允许重叠；元件的排列要紧凑，元件在整个布局上要分布均匀一致。3.电路板上不同元件的相邻焊盘图形之间的最小间距应大于1MM。4.一般离电路板边缘的距离不小于2MM。电路板的最佳形状是长方形，长宽比为3，333，602或4，333，603。电路板规模大于200mm150mm时，要考虑电路板所能承受的机械强度。PCB设计中的注意事项(1)避免在PCB边缘布置重要的信号线，如时钟、复位信号等。(2)机柜接地线与信号线之间的距离至少为4毫米；保持机箱接地的纵横比小于5，333，601，以降低电感效应。(3)已经确定位置的设备和电线通过锁定功能被锁定，以便它们在将来不会被误操作。(4)导线的最小宽度不应小于0.2毫米(8密耳)。在高密度和高精度的印刷电路中，导体的宽度和间距一般应为12密耳。(DIP封装的IC引脚之间的布线可以应用10-10和12-12的原理，即当两根导线从引脚之间通过时，可以将焊盘直径设置为50。

mil、线宽与线距都为10mil，当两脚间只通过1根线时，焊盘直径可设为64mil、线宽与线距都为12mil。（6）当焊盘直径为1.5mm时，为了增加焊盘抗剥强度，可采用长不小于1.5mm，宽为1.5mm和长圆形焊盘。（7）设计遇到焊盘连接的走线较细时，要将焊盘与走线之间的连接设计成水滴状，这样焊盘不容易起皮，走线与焊盘不易断开。（8）大面积敷铜设计时敷铜上应有开窗口，加散热孔，并将开窗口设计成网状。（9）尽可能缩短高频元器件之间的连线，减少它们的分布参数和相互间的电磁干扰。易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。

新手如何学习pcb设计?

如下：一．前期准备包括准备元件库和原理图。在进行PCB设计之前，首先要准备好原理图SCH元件库和PCB元件封装库。PCB元件封装库最好是工程师根据所选器件的标准尺寸资料建立。二．PCB结构设计根据已经确定的电路板尺寸和各项机械定位，在PCB设计环境下绘制PCB板框，并按定位要求放置所需的接插件、按键／开关、螺丝孔、装配孔等等。充分考虑和确定布线区域和非布线区域（如螺丝孔周围多大范围属于非布线区域）。三．PCB布局设计布局设计即是在PCB板框内按照设计要求摆放器件。在原理图工具中生成网络表（Design→Create Netlist），之后在PCB软件中导入网络表（Design→Import Netlist）。网络表导入成功后会存在于软件后台，通过Placement操作可以将所有器件调出、各管脚之间有飞线提示连接，这时就可以对器件进行布局设计了。例如：PCB设计中的自动布线和自动放置。这是许多初学者广泛使用的两个工具：自动布线器和自动放置。但是，请非常小心。在项目中使用它们不是很理想。自动路由是一个过程，其中软件会为您路由所有轨道。有几种软件具有Auto路由器，但是在使用过程中，使用此工具时，我们注意到轨道上的混乱情况。尽管该软件具有出色的跟踪路由系统，但我们意识到，为此使用它是有风险的。除了具有风险外，许多设计人员也不建议也不使用它，因为该软件本身不了解操作特征，信号电平，电子组件规格以及其他影响路径组织的特征。
