垫片，支座（垫片是什么）

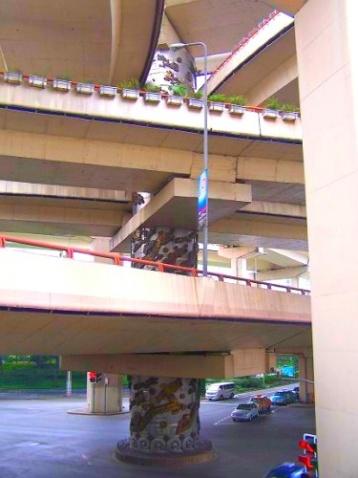

立交桥的支柱上方都有一个垫片形状的东西。是起什么作用的？

它是一个内置部件，专门用于防止支撑面的局部不均匀压缩——确保压力均匀地传递到轴承上。如果是现浇结构，就没有这个部分。如果设计成滑动轴承，还需要其他特殊设计！-你观察得很仔细！

橡胶支座价格及特点

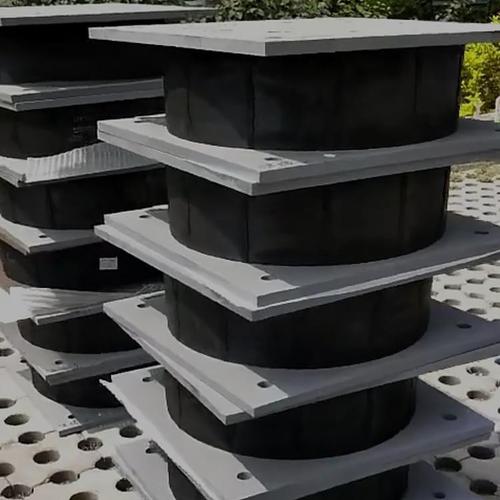

橡胶支座实际上是一种用来支撑顶层建筑的底座。这种方位在我国有着非常悠久的历史，在我国的古建筑中随处可见。但是这些轴承大多是石头做的。现在，随着科技的不断发展，产生了一种新的支座——橡胶支座。在市场上，这种材料支架的需求量非常大，而且由于其性能优异，也是很多建筑工地的首选。下面小编就为用户具体介绍一下市面上橡胶支座的具体价格。什么是橡胶支座？橡胶支座不仅由橡胶制成，而且由多层天然橡胶和薄钢板制成。该技术制造的轴承具有相当好的特性和非常好的弹性，因此可以更好地适应梁端的旋转；还有较大的剪切变形来满足上梁结构的水平位移。此外，这种材料制成的支座还具有建筑抗震的功能。而且其结构简单，安装非常方便，也大大节省了钢材和制造成本，使其售价更便宜。这种支座已广泛应用于桥梁建设、水电工程和房屋建筑等诸多领域。在维护方面，比传统的全钢轴承维护简单很多。橡胶支座价格衡水市桃城区亚利橡胶厂—— *桥梁橡胶支座，橡胶垫GJZ300 * 400 * 523354 201.00 *，橡胶垫GJZ250 * 400 * 6—— 220.50 *，橡胶垫GJZ300 * 450 *。橡胶垫GJZ300 * 550 * 843354 485.00 *桥板橡胶支座，橡胶垫GJZ300 * 600 * 843354 530.00 *桥板橡胶支座，橡胶垫gyz400 * 843354 369.00 * GPZ盆橡胶支座固定GPZ32500GD3354 52405.00 * GPZ盆橡胶支座固定GPZ12500GD3354

高架桥桥墩那么大，但和桥墩接触的面积为何那么小呢？

问：高架桥桥墩很大，但真正接触桥面的部分很小。这是为什么呢？发现很多高架桥，包括武广高铁的高架桥，都是用大桥墩做的，但是和桥面接触的地方变成了一个小垫子一样的东西。这是为什么呢？不是说面积越大压力越小吗？答1:一级注册结构工程师如果不使用橡胶支座或者其他类型的支座，它们就会连成一个整体，比如我们上面的两跨公路桥。那么问题出在哪里？或者说，为什么一定要在桥面和桥墩之间垫一个支座？想象一下我们图片中的皮卡行驶在桥面上。这辆卡车的重量会对桥产生什么影响？当卡车从左边穿过时，桥会是这个样子；过了一会儿，我过了右边的桥，桥又变成这样了。当然，我画了一个非常非常夸张的示意图，只是为了方便大家理解。事实上，桥梁确实会发生这种变形，但幅度很小，肉眼可能无法分辨，但桥面和桥墩确实会弯曲变形。或者简单的说，桥面上下摆动，桥墩左右摆动。同样，我们知道材料会热胀冷缩。外界温度变化会对这样的桥梁产生什么影响？受热膨胀时，桥面有向外拉长的趋势，导致外墩向外弯曲；由于冷缩，桥面有向内缩短的趋势，导致外墩向内弯曲。在常年昼夜的温度变化下，桥墩也在反复弯曲摆动。我们知道，桥墩轴向拉压比弯曲好。同样，你可以很容易地折断筷子，但很难折断或压碎它们。因为很难断，相对容易断，所以要尽量避免桥墩被“断”。在车辆重量和温度变化的影响下，我们头顶上的桥墩一直在左右摇摆，或向左或向右“白万”。而这种情况正是我们想要避免的。那怎么避免呢？尝试以下方法。与桥面和桥墩隔开，中间用支座隔开。中墩上的三角形支座代表桥面在这里可以自由转动，但不能移动；桥墩两边的圆形支架代表桥面在这里可以自由旋转，再加上可以左右移动。为什么三个不都是圆的？因为如果三个都是圆的，三个地方都可以左右移动，那么桥面就会向左或向右下滑。这时候卡车再上来，柱子还会跟着摇摆吗？因为桥面可以在支座处自由转动，不会和桥墩一起变形。简单来说，卡车无论怎么开，桥墩几乎是垂直的，不会左右摇摆。看温度变化。同样，由于圆形支座处的桥面可以自由移动

动，所以只有桥面在水平变长或者变短，桥墩依旧保持竖直。这样的温度变化对桥墩几乎没有什么影响。　　这位看官说了，真的假的啊?难道那么大的桥都是放在这样的圆形支座上的?　　没错，而且在早期，是真正的字面意思上的「圆形」支座。　　　　怎么样?没骗你吧?　　　　这个也是真正的圆形支座。　　那三角形的支座呢?　　　　看这个，真正的这种支座是这样的，还是有点三角形的意思的。你可以把它理解成一个房门的合页，可以旋转，但是不能移动。　　　　同一个桥墩支撑着左右两截桥面。左边这个是三角形支座，右边这个是圆形支座。看图就能看得出来，非常的明显。　　随着技术的发展，新材料的出现，铸钢、橡胶相继被用在桥梁支座领域，代替了我们上面照片里的这些古董支座，但所起的作用是类似的。　　　　橡胶支座是一层层的橡胶和钢板叠加而成，有各种不同类型的支座，可以满足不同的位移条件。同时，橡胶支座把桥面和桥墩分割开来，不仅仅让桥面的变形尽量少影响桥墩，还让地面传来的地震波尽量少影响桥面，起到了一定的隔震作用。再加上工业化、标准化的橡胶支座相对经济合理，所以橡胶支座在桥梁领域的应用越来越广泛。　　那位看官又说了，既然受弯这么不好，需要尽量避免，那用了支座之后，桥墩不怎么受弯了，桥面还在受弯啊?怎么办?　　要解决这个问题，请您移步这个回答：为什么悬索桥的跨越能力如此强?　　很多时候，可能我们能够直观的感受到竖向力的传递，比如粗大的桥墩在把桥梁的重量传递到大地。但这只是结构体系的一个方面。另外的方面，比如抗弯能力，或者说抗侧向力体系，可能同样重要，甚至更重要。　　　　比如这是1900年巴黎世博会的机械馆，很明显，这是一个钢铁结构的展馆，代表着当时的高新科技。注意到它的尺度非常大，可以参照照片中远处的人的身高。与以往粗大的砖石柱子不同，这个钢铁柱子越靠近地面反而越小，您说这是为什么呢?　　也许您觉得，汽车的重量，连带着那么重的桥面本身，包括沥青什么的，最终都落到小小的橡胶支座上，听着有点不靠谱。可是呢，这是有合理的原因和理由的。　　回答二：知乎网友徐腾飞，西南交通大学桥梁工程系，教师　　高架桥与桥墩接触的部分，就是所谓的支座了。题主的力学概念是对的，确实是面积越大，压强越小。但是这一个大小是有一个相对量，多大是大，多小是小。　　这是关于支座承载能力的一段话：支座承担的力为竖向力，这个是关键。 支座的容许应力(也就是题主所谓的压强)大概是10MPa左右。10MPa是什么概念你呢，1平方米(也就是1m×1m)上的荷载是1000吨。公路橡胶支座，最大承载能力可以到6000吨，面积也就是6个平方，2.5见方左右。　　高架桥以简支梁为主，体量大概是10几米宽，几十米长，简支梁的单梁自重也就是 百吨级别，所以1米见方的支座看起来很小，有的支座还不到1m见方。然而这么小面积的接触的支座，承载已经绰绰有余。　　如果荷载再大怎么办，那就改变桥型，采用连续刚构，取消支座。那么为什么桥墩做这么大呢?那是因为支座只承担竖向力，而桥墩还要承担弯矩。这么大的截面，是用来抵抗弯矩用的。　　回答三：知乎网hikersam，道路与铁道工程从业者。　　从桥梁结构分析该问题：　　桥跨结构在动静荷载作用和温度变化影响下，会产生一定的变形。因此桥梁上部结构和下部结构之间的支承部分需要满足能适应结构必要变形、能自由伸缩、能自由转动、位置充分固定、不会滑落等技术要求。为了满足这些技术要求，上部结构和下部结构之间的支承部分只能设置为接触面积较小的结构，而不会设计很大的接触面。这个支承结构，就是问题中提到的“一个很小的像垫片一样的东西”，即为桥梁支座。　　友上部结构主要作用是行车走人、构件保护、确保安全、增加美观。　　支座设置在上部结构与下部结构之间，是桥跨结构的支承部分。它的作用是将上部结构的自重及其所承受的动荷载传递给下部结构。　　下部结构主要指墩台，通常由墩帽、墩身、基础组成。作用是承担支座传递而来的荷载，并连同自重有效的传给基础。墩帽是下部结构中与支座直接接触的部分，一般为水平的厚板，将上部结构通过支座传递来的竖直、水平反力均匀分布到一下的墩身整个截面。实际上上部结构的压强，是通过该结构均匀分布到墩身，然后再传递给基础，然后再传递给大地的。　　回答四：知乎网友黄振宇，计量测试/机械/光学　　这类设计中要同时考虑强度和刚度两方面的要求，强度是指承受载荷之后不会发生断裂、破坏，而刚度是指承受载荷之后不会发生过大的变形。你所说的“压强”，主要是强度方面要考虑的因素。　　接触那部分的“垫片”是桥梁支座，除了承受垂直压力之外，根据设计要求不同还需要有一定的水平位移和转角的自由度，主要材料是橡胶，部分里面夹了加劲钢板，标准要求的承压能力在10 MPa以上，强度肯定是足够的，也即是说肯定不会被压坏。面积做小一点不仅节省材料和加工成本，而且在水平方向上位移、转角等等指标也比较容易控制。　　至于说桥墩做得粗，主要不是考虑强度的因素(以钢筋混凝土的承压能力，即使截面积小很多也可以满足强度要求)，而是要考虑刚度，意思是承压之后再受到侧向力的时候不能变弯。桥墩在受到侧向力时的变形量与它高度的四次方成正比，和截面的惯性矩(和横截面的尺寸有关)成反比。因为桥墩本身有较大高度，所以这个变形量非常可观，只能通过增大截面尺寸来控制这个变形量，从而保证桥墩的安全性。
