复合介质电容器（铝电解电容器）

电容器的种类有哪些？

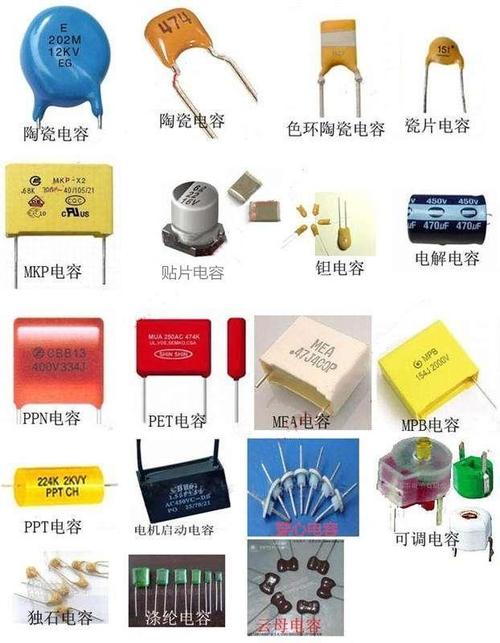

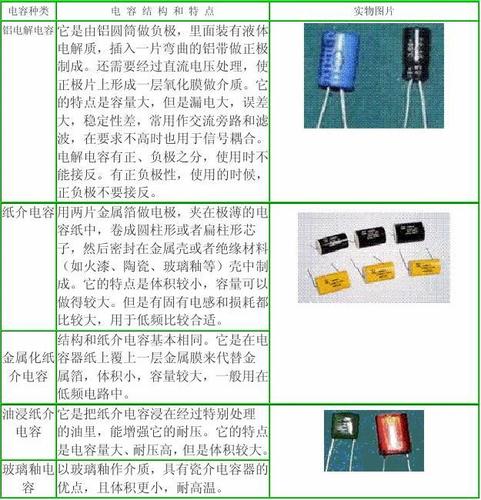

电容器的类型和特性。根据不同的特性对电容器进行分类。(1)根据结构和是否可调，有固定电容器、可变电容器和半可变电容器。(2)有有机介质电容器(包括漆膜电容器、混合介质电容器、纸介质电容器、有机薄膜介质电容器、纸膜复合介质电容器等。)和无机介质电容器(包括陶瓷电容器、云母电容器、玻璃膜电容器、玻璃釉电容器等。)、电解电容器(包括铝电解电容器、钽电解电容器、铌电解电容器、钛电解电容器和合金电解电容器等。)和气体介质电容器(包括空气电容器、真空电容器和充气电容器等。).(3)根据功能和用途不同，有高频电容器、低频电容器、高压电容器、低压电容器、耦合电容器、旁路电容器、滤波电容器、中和电容器和调谐电容器。(4)根据封装形状的不同，有圆柱形电容器、晶片电容器、管状电容器、叠层电容器、矩形电容器、珠状电容器、矩形电容器和异形电容器。(5)根据引线的不同，有轴向引线电容器、径向引线电容器、同引线电容器和无引线电容器(贴片型)电容器等。2.几种常见电容器的结构和特点(1)纸介电容器。两片金属箔作为电极，夹在极薄的电容器纸中，卷成圆柱形或扁圆柱形的芯子，然后密封在金属外壳或绝缘材料(如漆、陶瓷、玻璃釉等)的外壳中。).它的特点是体积小，容量大。但其固有电感和损耗都比较大。适用于低频电路。(2)薄膜电容器的结构与纸电容器相同，由聚酯或聚苯乙烯制成。聚酯薄膜电容器介电常数高，体积小，容量大，稳定性好，适用于旁路电容器。聚苯乙烯薄膜电容器，介质损耗小，绝缘电阻高，可用于高频电路，但温度系数大。(3)陶瓷电容器，由陶瓷制成。然后，银膜被烧制以制造电极板。其特点是体积小，耐热性好，损耗低，绝缘电阻高，但容量小，适用于高频电路。铁电陶瓷电容大，但损耗和温度系数大，适用于低频电路。(4)云母电容器。用喷在云母片上的金属箔或银层作为电极板，电极板和云母一层层叠在一起。然后用胶木粉末压铸或用环氧树脂密封。其特点是介质损耗低，绝缘电阻高，温度系数低，适用于高频电路。(5)玻璃釉电容器。它是用适当浓度的特殊混合物喷涂成薄膜制成的，电介质由银层电极烧结而成。其结构性能可与云母电容器相媲美。其特点是具有陶瓷电容器的优点，体积更小。耐高温。(6)铝电解电容器。它由一个铝圆柱体作为负极，填充液体电解质，插入一个弯曲的铝带作为正极。还需要用DC电压处理，在正极上形成氧化膜作为介质。其特点是容量大、泄漏大、误差大、稳定性差、正负极性，适用于电力滤波器或低频电路。使用时，不要连接正负极。(7)钽铌电解电容器。它由钽或铌作为正极，稀硫酸作为负极，钽或铌表面形成的氧化膜作为介质制成。其特点是体积小、容量大、漏电流极低、储存性好、性能稳定、寿命长、绝缘电阻大、温度性能好，用于要求高的设备中。

电容分为哪几类

电容器的种类可分为：无极性可变电容器、无极性固定电容器、极性电容器等。而材料又可分为：CBB电容器(聚乙烯)、聚脂电容器、陶瓷电容器、云母电容器、单片电容器、电解电容器、钽电容器等。1.无极性可变电容器的制造工艺：可旋转的动片是表面有金属膜的陶瓷片，固定片是上面有金属膜的陶瓷底；运动件为同轴金属片，固定件为有机薄膜片作为介质。2.无极无感CBB电容器的制作工艺：两层聚丙烯塑料和两层金属箔交替混合后粘合。3.非极性CBB电容器的制造工艺：两层聚乙烯塑料和两层金属箔交替混合后捆扎。4.非极性瓷介电容器的制造工艺：薄瓷是双面金属膜银。5.非极性云母电容器的制造工艺：在云母片上镀两层金属薄膜。6.极性电解电容器的制造工艺：将两条铝条和两层绝缘膜相互叠放，然后捆扎，浸入电解液中。7.钽电容器制造工艺：以钽为正极，电解液外喷涂金属为负极。8.聚酯(聚脂)电容器符号：CL9，聚苯乙烯电容器符号：CB10，聚丙烯电容器符号：CBB11，云母电容器符号：CY12，高频陶瓷电容器符号：CC13，低频陶瓷电容器符号：CT14，玻璃釉电容器符号：CI15，铝电解电容器符号：CD16，钽电解电容器(ca)，铌电解。就像一个小型可充电电池一样，旁路电容可以对设备进行充电和放电。为了将阻抗降至最低，旁路电容应尽可能靠近负载器件的电源引脚和接地引脚。这样可以很好的防止输入值过大引起的地电位升高和噪声。地电位是接地连接通过大电流毛刺时的压降。2.脱钩，又称脱钩。从电路的角度来看，总是可以分为被驱动源和被驱动负载。如果负载电容比较大，驱动电路需要对电容充放电来完成信号跳变。上升沿陡的时候电流比较大，所以驱动电流会吸收很大的电源电流。由于电路中的电感，电阻(尤其是芯片引脚上的电感)会反弹。这个电流和正常情况相比，其实是一种噪声，会影响前级的正常工作。这被称为“耦合”3。理论上滤波(即假设电容为纯电容)，电容越大，阻抗越小，通过频率越高。但实际上1F以上的电容大多是电解电容，电感较大，所以频率高时阻抗会增大。有时一个电容较大的电解电容器与一个小电容器并联，

这时大电容滤低频，小电容滤高频。电容的作用就是通交流隔直流，通高频阻低频。电容越大高频越容易通过。具体用在滤波中，大电容（1000μF）滤低频，小电容（20pF）滤高频。曾有网友形象地将滤波电容比作“水塘”。由于电容的两端电压不会突变，由此可知，信号频率越高则衰减越大，可很形象的说电容像个水塘，不会因几滴水的加入或蒸发而引起水量的变化。它把电压的变动转化为电流的变化，频率越高，峰值电流就越大，从而缓冲了电压。滤波就是充电，放电的过程 。4、储能储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出端。电压额定值为40～450VDC、电容值在220～150 000μF 之间的铝电解电容器是较为常用的。根据不同的电源要求，器件有时会采用串联、并联或其组合的形式， 对于功率级超过10KW 的电源，通常采用体积较大的罐形螺旋端子电容器。参考资料来源：百度百科—电容

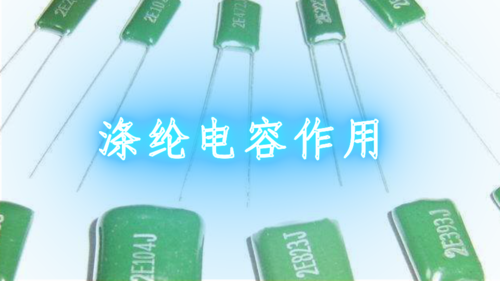

涤纶电容一般用在那里,作用是什么

涤纶电容在各种直流或中低频脉动电路中使用，适宜作为旁路电容使用。涤纶电容是电子产品中必不可少的一个基本元件，在电路中充当着滤波、振荡、电源退耦、脉动信号的旁路及耦合等。涤纶电容的最简单结构可由两个金属板中间夹一层绝缘介质组成。在两个金属板（极板）间加一个电压，极板就能储存电荷。 储存电荷的大小与极板间电压与极板面积（容量）成正比，与极板间的距离成反比。扩展资料：涤纶电容的种类涤纶电容电容的种类繁多，按其可调节性可分为固定电容器、微调电容器、可变电容器三种。按介质分有机气体介质、无机固体介质、有机固体介质、电解介质、液体介质及复合介质等电容器。其中气体电容器包括空气、真空、充气式电容器，无机固体电容器包括云母、陶瓷及玻璃釉电容器。有机固体电容器包括有机薄膜及纸介电容器。 电解介质电容器包括铝电解、铌电解及钽电解电容器，液体介质电容器包括各种有机油质及液体电容器，复合介质电容器包括有机固体复合、无机固体复合、有机固体与无机固体复合制做的电容器。 参考资料来源：百度百科-涤纶电容
