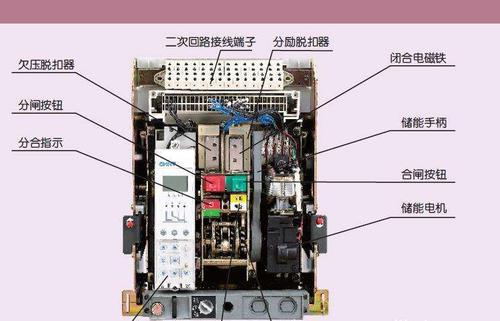

自动空气断路器主要由什么元件组成

空气开关(Air switch)是一种只要有短路现象就会跳闸的开关。有三种脱扣方式：热脱扣、电磁脱扣和复合脱扣。线路一般过载时，过载电流虽然不能使电磁脱扣器动作，但能使热元件产生一定的热量，使双金属片受热向上弯曲，推动杠杆使挂钩脱离锁扣，断开主触头，切断电源。当线路短路或严重过载时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够的吸力吸引衔铁撞击杠杆，使挂钩绕转轴座向上转动脱离锁扣，锁扣。开关的跳闸机构是一套联动装置。当主触点被操作机构闭合时，它被锁钩锁定在闭合位置。如果电路出现故障，相关脱扣装置将动作，释放脱扣机构中的锁钩，然后主触点将被释放弹簧快速断开。根据保护功能的不同，脱扣器可分为过电流脱扣器和失压脱扣器。正常情况下，过电流脱扣器的衔铁被释放；一旦发生严重过载或短路故障，与主电路串联的线圈会产生强大的电磁吸力将街轨向下吸引，推动解锁挂钩断开主触头。欠压脱扣器的工作原理相反。电压正常时，衔铁受电磁吸力吸引，主触头闭合。一旦电压严重下降或断电，衔铁被释放，主触头断开。当电源电压恢复正常后，必须再次接通才能工作，从而实现失压保护。因为绝缘方式有很多种，如油开关、真空开关等惰性气体(六氟化硫气体)开关。空气开关是利用空气来灭弧的开关，所以叫空气开关。空气用于熄灭开关过程中产生的电弧。所以叫空气开关(air switch)。

开关电源短路会烧毁哪些元件？要保护哪些元件呢？

1.保险丝烧断多是由于回路电流大造成的，也就是说回路存在短路，比如开关管短路、限流电阻烧断、芯片损坏，以及桥桩短路、大滤波电容损坏，都会造成烧断。故障现象是通电没有反应。2.300V大滤波电容损坏：严重漏电会导致启动无响应，轻微损坏会导致闪络死机。一般从外观就能看出电容凸起。我专攻电力。当我遇到电气问题时，我会查看信息。有一次我看到一个好地方，解决了我的问题。可以推荐给你，查查浙江艾默生电气，浙江艾默生电气的开关电源元器件质量不错。3.输出滤波电容：故障大致如上。4.开关管：损坏后一般会烧坏。同时，随着限流电阻的损坏，少数电路板甚至PWM芯片会被烧坏。故障现象是电流接通没有反应。5.齐纳二极管：损坏时，通电后无反应。一般是作为保护电路或者直接拉低输出电压，导致负载不工作。6.光耦和431:这两个元件损坏一般会造成输出电压不稳定或者无电压输出(采样电阻损坏也会造成类似问题)。7.启动电阻和启动电容：这两个元件损坏会导致300V无电压输出，整机无反应。8.限流电阻：该电阻破坏过流保护电路的工作，也会导致300V无输出电压。9.复合二极管：损坏后输出电压不稳定或承受不起负载。10.PWM控制芯片：严重的会反复烧坏开关管和保险丝，轻微损坏会造成300V无输出电压。你可以通过检查接地电阻值来判断是好是坏，除了锚的其他引脚，一般都是几百欧姆。11.定时电阻和电容：严重损坏将导致无电压输出

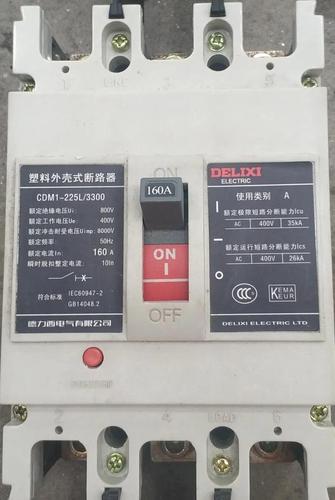

Io表示过载。这是Ir断路器设定正常运行过电流的整定值。额定电流(In):这是装有专用过电流脱扣继电器的断路器在制造商规定的环境温度下能无限期承受的最大电流，不会超过载流元件规定的温度极限。短路脱扣电流(Im)整定值：短路脱扣继电器(瞬时或短延时)用于在出现高故障电流值时快速脱扣断路器，其脱扣极限为Im。为Ie断路器的瞬时脱扣电流；短路情况下，断路器的瞬时动作值；一般Ie=1.5-11In。断路器可用于分配电能，不经常启动异步电动机，保护电力线和电动机，并在发生严重过载或短路和欠压故障时自动切断电路。它们的功能相当于保险丝型开关和过热及过热继电器的组合。而且开断故障电流后一般不需要更换零件。扩展资料：断路器的作用是切断和接通负载电路，切断故障电路，防止事故扩大，保证安全运行。而高压断路器要开断1500V的电弧，电流为1500-2000A，这些电弧可以拉伸到2m，仍然继续燃烧。因此，灭弧是高压断路器必须解决的问题。熄弧的原理主要是冷却电弧来减弱热离解。另一方面，吹弧拉长了电弧，加强了带电粒子的复合和扩散，同时吹走了电弧间隙中的带电粒子，从而快速恢复了介质强度。参考资料来源：百度百科-断路器参考资料来源：百度百科-电气元件
