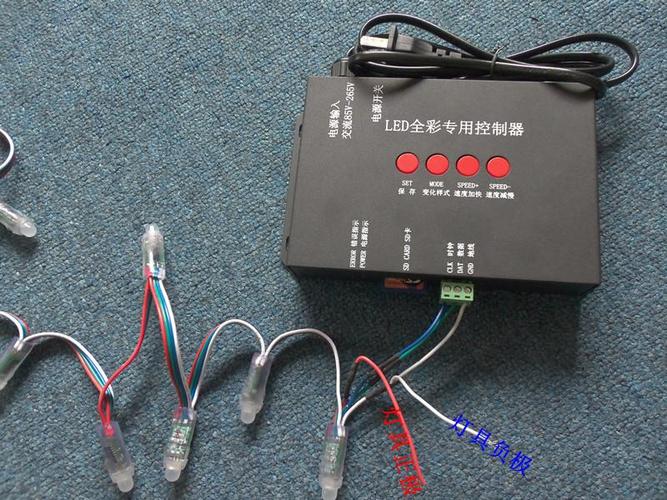

LED控制器（灯带控制器接线图解）

led控制器是干什么用的

一般来说“led”，我想到的是灯，白炽灯节能灯，各种颜色和亮度的灯，可以用在各种场合。那么谁知道如何控制这些灯呢？这时候就需要用led控制器了。有些人不知道什么是控制器。led控制是指通过一个芯片处理和控制LED灯电路中的几个开关。是不是听起来有点雾？没关系。接下来就让兔兔给大家解释一下led的用途。LEDcontroller是通过芯片处理控制LED灯电路中各个位置的开关。控制器根据预设程序控制驱动电路，使LED阵列有规律地发光，从而显示字符或图形。功能：1。您可以通过按键选择受控的led驱动芯片型号。2.内置多种模式可按键选择(可根据客户要求添加)。3.动态速度、可调模式和断电记忆功能。4.使用按键和无线遥控器(订单指示)来控制控制器。5.遥控器采用射频(RF)方式，遥控距离可达50米。遥控器可以实现模式选择、程序循环、显示切换、速度升降和控制。6.有512个光点。不同类型的led控制器的相关性：1。低压LED产品大功率控制器低压LED产品一般设计电压为12V-36V，每路LED数量为3-6个串联。电阻用于降低电压和限制每个回路中的电流，每个回路中的电流小于20mA。由于产品的限制，低压输电是不可能的，都局限于小产品，比如招牌，小图案。根据这些缺点，我们可以利用led控制器来弥补低压远距离输电的缺陷，并设计控制器的规格。12V由75A/30VMOS功率管控制，输出电流为8A/通道。24-36V由60A/50VMOS功率管控制，输出电流为5A/通道。用户可根据以上规格选择控制器的数量，可选择NE20低压系列控制器用于跳跃，NE10低压系列控制器用于渐变。根据led控制器的用途，使我们的低压led产品正常工作。二。高压LED产品控制器高压LED产品的设计电压为交流/DC 220V，每路LED数量为36-48个串联，每路电流在20mA以下。限流方式有两种，一种是电阻限流，消耗大量电阻功率，所以可以用控制器弥补电阻工作大的缺陷，用梯度控制器NE112K控制DC 1200W。NE103D交流负载为4500W，DC负载为1500W。如果灯中有许多闪光单元，请使用NE112K。如果只需要整个闪光，使用NE103D。另一种是阻容串联限流，不建议用控制器。三。低压LED产品串行控制器低压LED产品串行控制器的作用是控制通道的数量，通过串行信号传输来达到控制的目的。

什么是LED显示屏控制器？

LED显示控制器又称LED异步控制系统或LED显示控制卡，是LED图形显示的核心部件。它负责从计算机的串口接收画面显示信息，放入帧存储器，并根据分区驱动方式产生LED显示屏所需的串行显示数据和扫描控制时序。LED显示屏主要显示各种字符、符号和图形。显示信息由计算机编辑，通过RS232/485串口预存在LED显示屏的帧存储器中，然后逐屏显示播放，反复进行。显示方式丰富多彩，显示器离线工作。由于其控制灵活、操作方便、成本低廉，LED显示屏被广泛应用于社会各行各业。LED显示控制器又称LED异步控制系统或LED显示控制卡，是LED图形显示的核心部件。它负责从计算机的串口接收画面显示信息，放入帧存储器，并根据分区驱动方式产生LED显示屏所需的串行显示数据和扫描控制时序。LED显示同步控制器主要用于显示视频、图文、通知等。实时地。主要用于室内或室外全彩大屏幕显示。LED显示同步控制系统基本上和电脑显示器一样控制LED显示屏。它以至少60帧/秒的更新速率将图像逐点映射到计算机显示器上，通常具有多灰度彩色显示能力，可以达到多媒体广告效果。其主要特点是：实时性、表情丰富、操作复杂、价格昂贵。一套LED显示屏同步控制系统一般由发送卡、接收卡和DVI显卡组成。

LED控制器是什么？

LED控制器分为LED灯控制器和LED控制卡。前者多用于控制LED灯条，属于景观照明控制，后者用于控制LED显示屏，属于图文和流媒体控制。
