热喷涂设备（电弧喷涂）

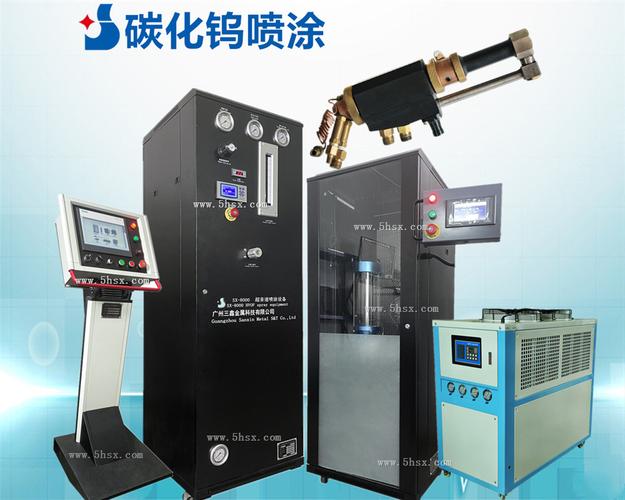

请帮忙把各品牌超音速火焰喷涂设备性能做个比较分析吧

目前进口和国产超音速热喷涂设备常见于以下厂家，可以帮你做一个分析。美国普莱克斯设备价格很高，特点是以煤油为燃料，燃烧值高，安全性高，涂层沉积效率高，颗粒飞行速度快。上海达濠瑞法设备价格偏高，不足之处是丙烷氧混燃为热源，安全性低，离子飞行速度不高。郑州李佳热喷涂设备价格适中，操作方便，燃料为煤油，燃烧值高，安全性高，涂层沉积效率高，颗粒飞行速度快，涂层稳定，粉末不粘桶。效果接近进口设备。综合评价。北京航天振邦设备价格适中，特点是面板简单，适合常规喷涂。但不足的是以气体燃烧为热源，安全性不高，一些复杂的工艺难以操作。所以需要综合评价。上海新野的设备价格偏高，特点是煤油燃料，燃烧值高，颗粒飞行速度快。但喷枪性能一般，枪管卡死的情况有待改善。综合评价。因此，相比较而言，郑州李佳超音速火焰喷涂设备是最具性价比的。当然，如果你有大量的资金，你可以购买美国进口的普莱克斯设备。呵呵，希望对你有帮助。

简述热喷涂技术的原理，种类和技术特点以及主要的应用领域

1热喷涂技术概述众所周知，除少数贵金属外，金属材料都会因与周围介质发生化学和电化学反应而被腐蚀。此外，各种机械作用对金属表面的磨损极其严重。大量金属构件因腐蚀和磨损而失效，造成极大的浪费和损失。据一些工业发达国家的统计，每年因腐蚀和磨损而损失的钢材约占钢总产量的10%。损失金额约占国民经济总产值的2-4%。如果算上停工、停产、工伤、火灾爆炸事故等金属腐蚀磨损造成的损失，价值更是惊人。因此，发展金属表面保护和强化技术是各国普遍关注的重大问题。随着尖端科学和现代工业的发展，越来越多的工业部门要求机械设备在高参数(高温、高压、高速、高自动化)和恶劣工况(如严重磨损和腐蚀)下长期稳定运行。因此，对材料的性能提出了更高的要求。用高性能的先进材料制造整个设备和零件来达到表面保护和强化的效果，显然是不经济的，有时甚至是不可能的。因此，研究和发展材料表面处理技术具有重要的技术和经济意义。在这种需求的推动下，表面处理技术得到了迅速的发展和完善。热喷涂技术是表面保护和强化技术之一，是表面工程的重要课题。所谓热喷涂，就是利用一定的热源，如电弧、等离子弧、燃烧火焰等，将粉末状或丝状的金属和非金属涂层材料加热到熔融或半熔融状态。然后借助火焰流本身的动力或外加的高速气流，以一定的速度雾化喷涂在预处理后的基材表面，与基材结合形成具有多种功能的表面覆盖涂层。1.热喷涂技术的分类根据热源类型，热喷涂技术主要分为：热源温度喷涂平方法粉末火焰喷涂(焊接)火焰喷涂3000左右陶瓷棒火焰喷涂高速火焰喷涂(HVOF)爆炸喷涂(D-GUN)电弧喷涂5000左右电弧喷涂大气等离子喷涂(APS)低压等离子喷涂(LPPS)电弧10000以上，水稳等离子喷涂2各种热喷涂方法的热源温度和流量。2.热喷涂设备，虽然由于热喷涂方法不同，其设备也不同，但都是基于热喷涂技术的原理。该设备主要由喷枪、热源、涂料供给装置、控制系统和冷却系统组成。下图为等离子喷涂的设备配置图。3.热喷涂工艺热喷涂工艺如下：工件表面预处理工件预热喷涂涂层后处理1。表面预处理为了使涂层与基材很好的结合，基材表面必须干净、粗糙，表面的净化和粗糙化方法有很多。方法的选择取决于涂层的设计要求和基底的材料、形状、厚度、原始表面状况和施工条件。净化处理的目的是去除工件表面的所有污垢。比如氧化皮、油污、油漆和低速火焰喷涂250 500 750 1000m/s 2500 5000 7500 10000 OC00电弧喷涂等离子喷涂高速火焰喷涂温度和速度3。关键是去除工件表面和渗入其中的油脂。净化方法有：溶剂清洗、蒸汽清洗、碱洗和加热脱脂等。粗化的目的是增加涂层与基体的接触表面，增加涂层与基体的机械咬合力，使净化后的表面更加活跃，从而提高涂层与基体的结合强度。同时，基体表面的粗糙化也改变了涂层中的残余应力分布，这也有利于提高涂层的结合强度。粗糙化方法包括

对于各种金属基材，建议使用粒度约为16-60 #的砂。强件、重件喷砂用粗砂，喷砂压力0.5-0.7 MPa。薄的零件容易变形，喷砂压力0.3-0.4 MPa。值得注意的是，喷砂用的压缩空气必须无水无油，否则会严重影响涂层质量。对于大多数金属材料，喷涂前工件表面的粗糙程度为2.5-13微米ra。随着表面粗糙度的增加，涂层与基体材料的结合力增加。

强，但是当表面粗糙度超过10μmRa 后，涂层结合强度的提高程度便会减低。对于一些与基材粘结不好的涂层材料, 还应选择一种与基体材料粘结好的材料喷涂一层过渡层,称为粘结底层,常用作粘结底层的材料有Mo、NiAl、NiCr 及铝青铜等.粘结底层的厚度一般为0.08－0.18μm。2.预热预热的目的是为了消除工件表面的水分和湿气, 提高喷涂粒子与工件接触时的界面温度, 以提高涂层与基体的结合强度；减少因基材与涂层材料的热膨胀差异造成的应力而导致的涂层开裂. 预热温度取决于工件的大小、形状和材质,以及基材和涂层材料的热膨胀系数等因素,一般情况下预热温度控制在60 - 120 ℃之间.3.喷涂采用何种喷涂方法进行喷涂主要取决于选用的喷涂材料、工件的工况及对涂层质量的要求。例如，如果是陶瓷涂层，则最好选用等离子喷涂；如果是碳化物金属陶瓷涂层则最好采用高速火焰喷涂；若是喷涂塑料则只能采用火焰喷涂；而若要在户外进行大面积防腐工程的喷涂的话，那就非灵活高效的电弧喷涂或丝材火焰喷涂莫属了。总之，喷涂方法的选择一般来说是多样的，但对某种应用来说总有一种方法是最好的。预处理好的工件要在尽可能短的时间内进行喷涂,喷涂参数要根据涂层材料、喷枪性能和工件的具体情况而定, 优化的喷涂条件可以提高喷涂效率、并获得致密度高、结合强度高的高质量涂层.4.涂层后处理喷涂所得涂层有时不能直接使用, 必须进行一系列的后处理.4用于防腐蚀的涂层,为了防止腐蚀介质透过涂层的孔隙到达基材引起基材的腐蚀,必须对涂层进行封孔处理. 用作封孔剂的材料很多,有石腊、环氧树脂、硅树脂等有机材料及氧 化物等无机材料, 如何选择合适的封孔剂, 要根据工件的工作介质、环境、温度及成本等多种因素进行考虑.对于承受高应力载荷或冲击磨损的工件,为了提高涂层的结合强度,要对喷涂层进行重熔处理(如火焰重熔、感应重熔、激光重熔以及热等静压等), 使多孔的且与基体仅以机械结合的涂层变为与基材呈冶金结合的致密涂层.有尺寸精度要求的,要对涂层进行机械加工. 由于喷涂涂层具有与一般的金属及陶瓷材料不同的特点, 如涂层有微孔,不利于散热；涂层本身的强度较低,不能承受很大的切削力；涂层中有很多硬的质点,对刀具的磨损很快等,因而形成了喷涂涂层不同于一般材料的难于加工的特点.所以必须选用合理的加工方法和相应的工艺参数才能保证喷涂层机械加工的顺利进行和保证达到所要求的尺寸精度.四. 热喷涂技术的特点从热喷涂技术的原理及工艺过程分析,热喷涂技术具有以下一些特点.1. 由于热源的温度范围很宽,因而可喷涂的涂层材料几乎包括所有固态工程材料,如金属、合金、陶瓷、金属陶瓷、塑料以及由它们组成的复合物等.因而能赋予基体以各种功能(如耐磨、耐蚀、耐高温、抗氧化、绝缘、隔热、生物相容、红外吸收等)的表面.2. 喷涂过程中基体表面受热的程度较小而且可以控制,因此可以在各种材料上进行喷涂(如金属、陶瓷、玻璃、布疋、纸张、塑料等),并且对基材的组织和性能几乎没有影响,工件变形也小.3.设备简单、操作灵活, 既可对大型构件进行大面积喷涂,也可在指定的局部进行喷涂；既可在工厂室内进行喷涂也可在室外现场进行施工.4.喷涂操作的程序较少,施工时间较短,效率高,比较经济.随着热喷涂应用要求的提高和领域的扩大, 特别是喷涂技术本身的进步,如喷涂设备的日益高能和精良,涂层材料品种的逐渐增多、性能逐渐提高, 热喷涂技术近十年来获得了飞速的发展, 不但应用领域大为扩展, 而且该技术已由早期的制备一般的防护涂层发展到制备各种功能涂层；由单个工件的维修发展到大批的产品制造；由单一的涂层制备发展到包括产品失效分析、表面预处理、 涂层材料和设备的研制、选择, 涂层系统设计和涂层后加工在内的喷涂系统工程；成为材料表面科学领域中一个十分活跃的学科。并且在现代工业中逐渐形成 象铸、锻、焊和热处理那样的独立的材料加工技术。成为工业部门节约贵重材料、节约能源、提高产品质量、延长产品使用寿命、降低成本、提高工效的重要的工艺手段, 在国民经济的各个领域内得到越来越广泛的应用。5五. 各种热喷涂方法概述1. 氧乙炔火焰喷涂(焊)是最早的一种喷涂方法。它是利用氧和乙炔的燃烧火焰将粉末状或丝状、棒状的涂层材料加热到熔融或半熔融状态后喷向基体表面而形成涂层的一种方法。它具有设备简单、工艺成熟、操作灵活、投资少、见效快的特点。它可制备各种金属、合金、陶瓷及塑料涂层, 是目前国内最常用的喷涂方法之一。但是, 由该方法制备的涂层孔隙度较大, 与基体材料的结合强度也较低。但是, 对于自熔合金而言,如若采用燃烧火焰将其一次喷融或将喷涂层进行 二次重熔(有火焰重熔、感应重熔和炉熔等)的方法则称为喷焊, 喷焊涂层由于与基体材料呈冶金结合状态, 因而与基体材料的结合强度大大提高,可以应用于冲击大、负荷重的工况下,如连续铸造拉矫辊、热轧矫直辊表面采用镍基自熔合金喷焊涂层进行强化, 均获得了十分良好的耐蚀、耐磨和抗热疲劳的强化效果.2. 爆炸喷涂(D - GUN)本方法是利用氧和可燃性气体的混合气，经点火后在喷枪中爆炸, 利用脉冲式气体爆炸的能量, 将被喷涂的粉末材料加热、加速轰击到工件表面而形成涂层。气体燃烧和爆炸的结果可产生超音速高能气流, 爆炸波的传播速度高达3000 m /s, 其中心温度可达3450℃, 粉末粒子的飞行速度可达1200m /s。因而爆炸喷涂层涂层致密, 与基体的结合强度高, 最高可达24 kg /mm2. 该法的缺点是噪音大, 而且爆炸是不连续的, 因而效率较低。爆炸喷涂是20 世纪50 年代由美国联合碳化物公司发明,但问世后许多年都由该公司所垄断, 不对外出售技术和设备, 只在其服务公司内为用户进行喷涂加工, 主要喷涂陶瓷和金属陶瓷, 进行航空发动机的维修.3. 高速火焰喷涂(HVOF)高速火焰喷涂（或称超音速火焰喷涂）是20 世纪80 年代出现的一种高能喷涂方法, 它的开发是继等离子喷涂之后热喷涂工业最具创造性的进展。虽然高速火焰喷涂方法可喷涂的材料很多, 但由于其火焰含氧少温度适中,焰流速度很高,能有效地防止粉末涂层材料的氧化和分解, 故特别适合碳化物类涂层的喷涂。该设备发展到第三代, 性能有了大幅度的提高, 例如JP-5000、DJ - 2700 等设备其室压达到8 -12 bar,功率达到100 -120 kw, 喷涂效率可达10 kg /h ( WC -Co), 涂层厚度可达数mm, 涂层性能已能达到爆炸喷涂的水平。在许多工业部门获得广泛的应用.如航空发动中的耐磨涂层、造纸机械用的镜面涂层等.近年来,由于电镀铬工艺的环境污染问题,电镀铬工业在一些工业发达国家受到严格的限制,并逐渐被淘汰, 采用高速火焰喷涂涂层代替镀铬层的应用越来越受到工业界的关注和重视.4. 电弧喷涂电弧喷涂是在两根丝状的金属材料之间产生电弧, 电弧产生的热使金属6丝熔化, 熔化部分由压缩空气气流雾化并喷向基体表面而形成涂层。该工艺也具有设备一次投资少, 使用方便、效率高等特点, 但喷涂材料必须是导电的金属及合金丝, 因而其应用受到了一定的限制, 但它的高效率使得它在喷涂Al、Zn 及不锈钢等大面积防腐应用方面成为首选工艺。5. 等离子喷涂(APS)当某种气体如氮、氩、氢及氦等通过一压缩电弧时产生电离而形成电中性的等离子体(是物质除气、液、固态外的第四态).等离子弧的能量集中温度很高, 其焰流的温度在万度以上, 可以将所有固态工程材料熔化. 以这种高温等离子体作热源将涂层材料熔化制备涂层的工艺就是等离子喷涂。国内外已有数百种材料用于等离子喷涂, 是应用较普遍的喷涂方法。等离子喷涂涂层的致密度及与基体材料的结合强度均比火焰喷涂涂层和电弧喷涂涂层的高,而且也是制备陶瓷涂层的最佳工艺.等离子技术中引人注目之处是设备的大容量化和高输出功率化, 目前气体等离子喷涂设备已有200 kw 的设备出售, 不但大大提高了喷涂效率, 也使涂层质量更为改善, 因而可以实现大面积高质量涂层的连续生产, 如柔性印刷用网纹辊镜面陶瓷层以及高分子薄膜电晕处理用陶瓷绝缘涂层的制备等.6. 低压等离子喷涂(LPPS)等离子喷涂可以在不同气氛和不同压力下实现, 当喷涂作业在气氛可控的负压密封容器内进行时就成为低压等离子喷涂。低压等离子喷涂的优点是：焰流速度高、粒子动能大,形成的涂层致密、结合强度高； 低压环境下可对基体进行预热和进行反向转移弧电清理, 进一步提高涂层与基体的结合强度；由于没有大气污染, 涂层材料不氧化成分变化小, 因而可以进行活性金属如Ti、Ta、Nb 等的喷涂；还可使形成等离子体的气体在喷涂过程中与涂层材料进行反应,形成特殊化合物涂层。由于具有以上特点, 低压等离子喷涂主要用于制备航空工业等高科技领域的涂层, 如飞机涡轮发动机叶片抗高温氧化和热腐蚀的MCrAlY(M = Co、Ni、Fe)涂层,以及制备人体人工植入体用生物功能涂层.7. 水稳等离子喷涂水稳等离子喷涂是一种高功率和高速等离子喷涂方法, 它是在由高速旋转的水形成的隧道里产生的弧中,水蒸气分解形成O2 和 H2 的等离子工作气的喷涂方法。与气体等离子喷涂方法相比, 其焰流温度更高体积更大更长, 特别是能量更高, 因而特别适合于高熔点氧化物陶瓷的大量喷涂。其主要优点是：输出功率大(150 -200 kw), 涂层结合强度是气体等离子喷涂涂层的2 -3 倍, 并且涂层致密, 其硬度、耐磨性和耐热冲击性能也有很大提高； 喷涂效率高, 喷涂能力最大为50 kg /h, 涂层厚度可达20 mm , 而且可以喷涂分散性较大的粉末, 因而特别适合陶瓷部件的喷涂成形； 只需水和空气, 运行成本低, 比其他喷涂方法经济。 本方法的缺点是焰流为氧化焰, 不适喷7涂容易氧化的材料。此外, 喷涂枪体积较大, 比较笨重.六. 热喷涂原理和涂层性能♦热喷涂原理1. 热喷涂涂层的形成热喷涂时，涂层材料的粒子被热源加热到熔融态或高塑性状态，在外加气体或焰流本身的推力下，雾化并高速喷射向基体表面，涂层材料的粒子与基体发生猛烈碰撞而变形、展平沉积于基体表面，同时急冷而快速凝固，颗粒这样遂层沉积而堆积成涂层。2．热喷涂涂层的结构特点热喷涂涂层形成过程决定了涂层的结构特点，喷涂层是由无数变形粒子相互交错呈波浪式堆叠在一起的层状组织结构，涂层中颗粒与颗粒之间不可避免地存在一些孔隙和空洞，并伴有氧化物夹杂。涂层剖面典型的结构如下图，其特点为：＊ 呈层状＊ 含有氧化物夹杂＊ 含有孔隙或气孔典型的涂层剖面图3. 热喷涂涂层的结合机理涂层的结合包括涂层与基体的结合和涂层内部的结合。涂层与基体表面的粘结力称为结合力，涂层内部的粘结力称为内聚力。涂层中颗粒与基体之间的结合以及颗粒之间的结合机理，目前尚无定论，通常认为有以下几种方式。（1） 机械结合碰撞成扁平状并随基体表面起伏的颗粒和凹凸不平的表面相互嵌合，贝以颗粒的机械联锁而形成的结合（抛锚效应），一般来说，涂层与基体的结合以机械结合为主。（2） 冶金－化学结合这是当涂层和基体表面产主冶金反应，如出现扩散和合金化时的一种结合类型。当喷涂后进行重熔即喷焊时，喷焊层与基体的结合主要是冶金结合。基体粗糙度氧化物加杂 孔隙或孔洞 颗粒间的粘接颗粒基体粗糙度基体涂层对基体的粘接力8（3） 物理结合颗粒与基体表面间由范德华力或次价键形成的结合。4。涂层的残余应力当熔融颗粒碰撞基体表面时，在产生变形的同时受到激冷而凝固，从而产生收缩应力。涂层的外层受拉应力，基体有时也包括涂层的内层则产生压应力。涂层中的这种残余应力是由热喷涂条件及喷涂材料与基体材料的物理性质的差异所造成的。它影响涂层的质量、限制涂层的厚度。工艺上要采取措施以消除和减少涂层的残余应力。♦ 热喷涂涂层的性能1. 化学成分由于涂层材料在熔化和喷射过程中，在高温下会与周围介质发生作用生成氧化物、氮化物，以及在高温下会发生分解， 因而涂层的成分与涂层材料的成分是有一定的差异的，并在一定程度上影响涂层的性能。如MCrAlY 氧化后会影响其耐蚀性，而WC－Co 经氧化和高温分解后其耐磨性会降低。通过喷涂方法的选择可以避免和减轻这一现象的发生。如采用低压等离子喷涂可大大减少涂层材料的氧化，而高速火焰喷涂则可以防止碳化物的高温分解。2. 孔隙度热喷涂涂层中不可避免地存在着孔隙，孔隙度的大小与颗粒的温度和速度以及喷涂距离和喷涂角度等喷涂参数有关。一般来说，温度及速度都低的火焰喷涂和电弧喷涂涂层的孔隙度都比较高，一般达到百分之几，甚至可达百分之十几。而高温的等离子喷涂涂层及高速的超音速火焰喷涂涂层则孔隙度较低。最低可达0.5％以下。3. 硬度由于热喷涂涂层在形成时的激冷和高速撞击，涂层晶粒细化以及晶格产生畸变使涂层得到强化，因而热喷涂涂层的硬度比一般材料的硬度要高一些，其大小也会因喷涂方法的不同而有所差异。4. 结合强度热喷涂涂层与基体的结合主要依靠与基体粗糙表面的机械咬合（抛描效应）。基材表面的清洁程度、涂层材料的颗粒温度和颗粒撞击基体的速度以及涂层中残余应力的大小均会影响涂层与基体的结合强度，因而涂层的结合强度也与所采用的喷涂方法有关。5. 冷热疲劳性能对于一些在冷热循环状态下使用的工件，其涂层的抗冷热疲劳（或称热震）性能至关重要，如若该涂层的抗热震性能不好，则工件在使用过程中便会很快开裂甚至剥落。涂层抗热震性能的好坏主要取决于涂层材料与基体材料的热膨胀系数差异的大小和涂层与基体材料结合的强弱。9七．热喷涂材料及涂层功能和应用
