计量槽（巴氏计量槽）

计量槽的介绍

巴氏计量槽的介绍

巴彻槽(又称巴氏计量槽)是测量甘薯纯沟流中槐花数量的辅助设备。在液体流动的过程中，没有布满管道的水道称为明渠。明渠流量计用于城市供水引水渠道、火力发电厂冷却水引水和排水渠道、污水铅控制进出渠道、工矿企业废水排放、水利工程和农业灌溉渠道。

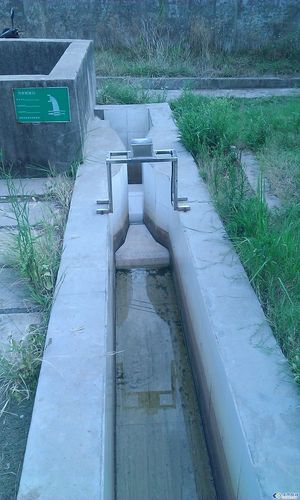

巴歇尔计量槽

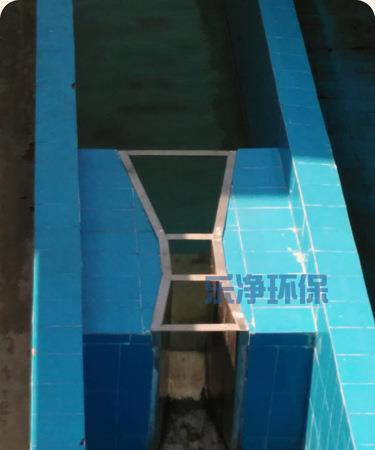

Parshall水槽的原型是文丘里水槽，后者的实验是由VM启动的。1915年美国科罗拉多州的圆锥。1922f。L.Parshall对此做了根本性的改变，制造了现在使用的Bashir槽。经过多次重复的水力试验，制成了尺寸从1英寸到50英寸的各种测量水槽。巴彻槽这个名字是1929年由美国民间团体命名的。此后，英国、瑞士、意大利、印度、阿根廷等许多国家也提出了各种类型的文丘利渡槽设计方案并进行了试验，但贝希尔渡槽仍是文丘利渡槽中最受欢迎的渡槽。一般来说，巴什尔槽的形状比较复杂，比堰的价格要高。而且为了提高精度，要求测量槽各部分的尺寸要精确，这是它的缺点。但也有一些其他测量装置无法比拟的优点，如水位损失小(约为堰的四分之一)，即使水中有固体物质也几乎没有沉淀，接近流速影响小，对下游侧水位影响相对较小等。因此，3360用于测量农业用水和工业用水等其他液体的流量。巴尔量水槽由上游收缩段、短直喉道和下游扩散段三部分组成。收缩段槽底向下游倾斜，扩散段槽底的倾斜方向与喉部相反。其结构如下图所示。其他常数项需要通过实验确定。一般如下：F=60cm，G=90cmK=8cm，N - 23cm，x=5cm，y=8cme视槽深而定，高出上游水位0.1-0.2cm，一般为1.00m .水槽上下游护底长度是水槽底高h的函数：上游护底L，24小时；下游护底L=(6-8)h；同时，由于计量箱内流速较高，喉部水位波动较大，直接测量计量箱内水位比较困难。因此，在槽壁上设置观察井，并安装水尺。比底槛低20-25厘米。测井和量水槽可以用金属扁管或混凝土管连接，管子中心线应高出水槽底部3cm。上游水位表位于距喉部首端(2/3)A处，下游水位表位于喉部末端上方5cm的水槽壁处。详见图1-1。上下游水位计的零点应与池底高度平齐，观察井应无漏水现象，井内应覆盖常识泥沙，防止杂物进入。
