储气装置（储气罐）

CNG加气站的储气装置

(1)DOT气瓶组的设计压力为25MPa，一般不在地面储存，DOT无权制定地面应用标准。不设排污口，初期投资低，运行维护费用高。每三年必须对机组进行拆解，必须对每个瓶子进行水压试验。场地面积50多平方米。属于松散结构，没有结构完整性，容器和接头多，有泄漏危险，管道尺寸小，流动阻力大。(2)2)ASME容器单元的设计压力为27.6MPa，容器壁厚比同等点瓶高39%，通常储存在地面。ASME容器允许有排污口；初期投资高，运行维护成本低，除了一般的外部和内部目视检查外，不需要进一步检查；要求场地5~7m2，坚固，整体结构能较好地承受冲击荷载和地震波动；它具有更少的容器、更少的接头、更大的管道尺寸和更小的流动阻力。(3)地下储气井设计压力为25MPa，储气井深度一般为100m。它是由十几根石油钻井行业常用的7英寸套管，用粗管端的扁梯形螺纹连接而成。占地面积小，有利于车站的布局。虽然初期投资较大，但根据四川石油管理局提供的资料，储气井至少可以使用25年，而且可以节省检查和维护费用，安全可靠。其缺点是试压不能检查强度和严密性，制造缺陷不能及时发现，排污不彻底，容易对套管造成应力腐蚀。

（2011?桂林三模）如图是同学们设计的储气装置（固定装置已略去），下列说法中不正确的是（　　）A打开

A.打开止水夹A、b，气体从D管引入，储存在下瓶，水压入上瓶。这是用排水集气法收集瓦斯，所以A是正确的；B、取气时，由于C与外界相通，打开止水夹A、B，气体可借助水的重力方便排出，故B正确；C、由于这种装置的工作原理是通过重力的作用，所以C必须与外界连通，所以不需要安装止水夹；c是错的；实验室制备二氧化碳的发生器，下瓶放石灰石，上瓶放稀盐酸即可完成，所以D是正确的。所以选了C。

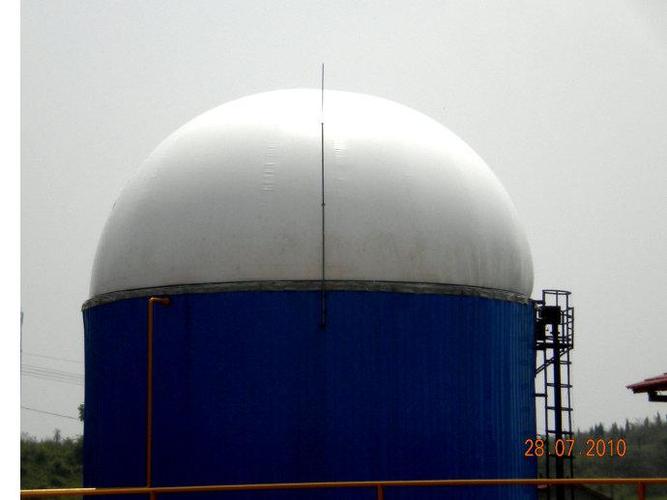

如何选择柔性膜式储气柜？

目前双袋储气罐的低压储气主要有浮顶气柜(湿式气柜)、活塞式气柜、液压气柜和袋式气柜。万双膜气柜是一种气囊式气柜，也就是说，它主要是由柔性的气囊状材料制成，用来储存气体。袋式储气装置具有安装运输简单、制造成本低、使用寿命长等优点。传统的膀胱储气装置在储气能力没有达到最大时没有任何压力和刚度，早期就开裂了。因此，使用时需要在膀胱储气装置外设置防护装置或导轨装置，并需要在管道出口处设置加压装置对其加压后才能正常使用。双膜气柜是在传统袋式气柜的基础上改进的。主要区别如下：1。传统的袋式气柜所需的保护装置被另一层气囊所取代，这意味着双膜气柜实际上是由两层气囊组成的。在相关设备的控制下，外气囊始终处于一定的压力支撑下，使具有一定刚性的外层材料不会随风摆动，可以免受雨水和自然天气的破坏。由于防护装置是一层气囊，整个施工和运输变得非常简单方便。并且可以在较大的工程中使用，也可以安装在反应器的顶部，作为反应器的顶盖和储气的双重功能。这样就节省了单独建造储气罐的场地和反应器顶盖，经济性很高。2.因为外部的保护装置是一个封闭的气囊，所以可以通过自动控制设备来控制。如压力、体积等。因此，双膜储气罐可以实现恒压状态，整个系统可以根据相应的数据进行调节。更便于实现整条生产线的自动化。3.使用寿命和强度更好的氟化物材料，原材料成本是传统材料的5-10倍，因此整个设备的使用寿命更长。双膜气柜的主要技术要求：1。双膜气柜的选材至关重要，材质的好坏决定了整个气柜的质量和寿命。一般选用抗拉强度强、耐腐蚀、防紫外线、有一定耐酸碱性的氟化物材料。并非所有含氟或涂氟材料都适用。需要特殊的复合材料来保证使用寿命。一般采用柔软性好、抗拉强度强、成分致密、气密性好、耐腐蚀的材料。2.材料抗老化性能好，但物理性能很差，容易损坏。一般的损坏专业人士是看不出来的，但是以后会影响使用寿命。所以需要更专业的人员制作安装，制作安装过程中要明确材料的特性。只有避免容易造成的质量问题，才能达到高质量。材料的设计寿命大多是15年。如果因为生产，材料的寿命只有5年左右，那岂不是浪费！3.由于双膜气柜是带压正常工作的，所以在实际工作中控制保护装置显得尤为重要。疏忽会导致设备损坏。尤其是当它被用作反应器顶盖集成装置时。目前国内类似储气罐的返修率很高。一方面，使用的材料或制造工艺不符合相应的要求；另一方面，相关保护措施不足。因此，在使用中必须使用高精度、可靠的安全保护装置。4.目前很多生产单元都有自己的控制方式，但是还需要更多的生产单元使设备更加智能化。

能够自动的解决一些问题这样使用者的压力就小一些。除了材料、控制保护设备和制作工艺及细心以外后期使用也是对其寿命影响很大的因素。毕竟储气柜不像家用电器一样傻瓜型的只要插电源就能用，在使用时候对使用者的技术培训非常关键。实际上很多的故障都是可以通过使用者的初期判断规避的。万伯膜储气柜系统 万伯膜储气柜系统适用范围： 各种中性气体存储如沼气、空气、二氧化碳、氧气等。 万伯膜储气柜系统结构组成 双膜生物储气柜主要由底膜（一体化气柜除外）、内膜、外膜、恒压控制柜、安全保护器及一些控制设备和辅助材料组成。设备组成（详情见图）。 底膜：主要用于基础密封，以实现传统基础设施无法达到的防腐、防渗透。 内膜：隔离储存的气体和外膜调压气体。 外膜：形成调压室，使内膜适用气体恒压输出并对内膜起到保护作用，外膜与内膜及底膜的边缘或发酵罐口连接。作为气柜的外壳保护内膜，恒定柜内压强。 原理： 底膜、外睁茄膜共同形成一个密闭储气空间。当储存气体增多时控制设备就释放调压空气腾出一定的容量。当内膜储存的气体减少时控制设备则注入绝闭调压空气，平衡柜内的压强，稳定外膜刚度。为不让气体混合，储存的气体与调压空气之间使用内膜隔离开。
