频谱分析仪（音频分析仪）

什么是频谱分析仪？具体分类有哪些？

频谱分析仪是研究电信号频谱结构的仪器，用于测量信号失真、调制度、频谱纯度、频率稳定度、互调失真等信号参数。它可以用来测量放大器和滤波器等电路系统的一些参数。它是一种多用途的电子测量仪器。也可称为频域示波器、跟踪示波器、分析示波器、谐波分析仪、频率特性分析仪或傅立叶分析仪等。现代频谱分析仪能以模拟或数字方式显示分析结果，能分析从1 Hz以下的VLF到亚毫米波段的所有无线电频段的电信号。如果仪器采用数字电路和微处理器，则具有存储和运算功能；通过配置一个标准接口，很容易构建一个自动测试系统。频谱分析仪分为实时分析型和扫频型两种。前者可以在被测信号出现的实际时间内获取所有需要的频谱信息，分析并显示分析结果；后者需要通过多次采样过程完成反复的信息分析。实时频谱分析仪主要用于非重复和短持续时间的信号分析。非实时频谱分析仪主要用于分析从音频到亚毫米波段的连续射频信号和周期信号。北京傅锐恒创科技有限公司的WH/HS5720专用频谱分析仪的工作原理采用了数字检波技术，取代了过去一些传统的数字声级计，其稳定性和可靠性大大提高。集成分数倍频程滤波器。内置1/1、1/3、1/6倍频程滤波器，可以手动选择滤波器的中心频率。采用大屏幕液晶显示，清晰直观。机械式电度表可以同时反映测试结果。具有与计算机数据连接的功能。

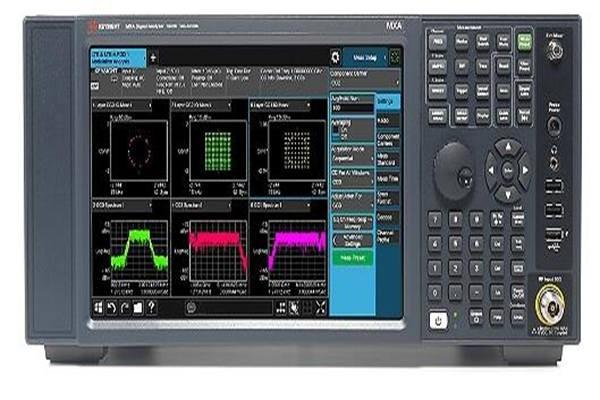

什么是频谱分析仪

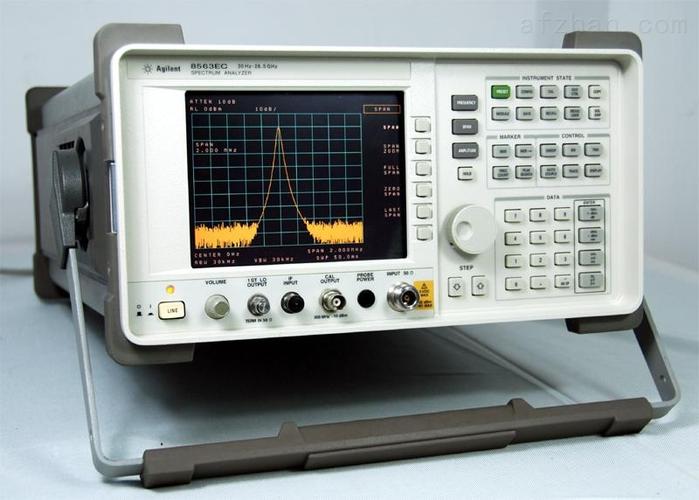

频谱分析仪英文全称：Spectrum Analyzer频谱分析仪系统的主要功能是在频域内显示输入信号的频谱特性。根据信号处理方法的不同，一般有两种频谱分析仪；实时频谱分析仪和扫描调谐频谱分析仪。实时频率分析仪的作用是显示同一时刻频域的信号幅度，其工作原理是针对不同的频率信号有相应的滤波器和检波器。然后，信号通过同步多路扫描传输到CRT屏幕。它的优点是可以显示周期随机波的瞬时响应，缺点是价格昂贵，性能受带宽、滤波器数量和最大切换时间的限制。最常用的频谱分析仪是扫描调谐频谱分析仪。其基本结构类似于超外差接收机。其工作原理是输入信号通过衰减器直接加到混频器上，可调本振通过与CRT同步的扫描发生器产生随时间线性变化的振荡频率。混频器降频后的中频信号(IF)和输入信号被放大、滤波和检测，并传送到CRT的垂直方向板。因此，信号幅度和频率之间的对应关系显示在CRT的纵轴上。影响信号响应的重要因素是滤波器的带宽。滤波器的特性是高斯型滤波器，影响函数是测量分析带宽(RBW，分辨率带宽)。RBW代表两个不同频率的信号之间的最低带宽差，这可以通过状态草案清楚地区分。如果两个不同频率信号的带宽低于频谱分析仪的RBW，这两个信号就会重叠，难以区分。较低的RBW有助于区分和测量不同频率的信号，较低的RBW会滤除频率较高的信号成分，导致信号显示失真。失真值与设定的RBW密切相关。较高的RBW有助于宽带信号的检测，会增加噪声本底，降低测量灵敏度，容易阻碍低强度信号的检测。因此，合适的RBW宽度是正确使用频谱分析仪的一个重要概念。频谱分析仪的使用1。频域信号分析图形测试仪。信号幅度随频率的分布用图形显示，即X轴代表频率，Y轴代表信号幅度。二、原理书：用窄带通滤波器选通信号。三。主要功能：显示被测信号的频谱、幅度和频率。可以选择全景显示或带宽测试。4.测量机制：1。将测量信号与仪器中的参考频率和电平进行比较。因为很多测量的本质都是电平测试，比如载波电平，A/V，频响，C/N，CSO，CTB，HM，CM，数字信道的平均功率。2.波形分析：通过107选项和相应的分析软件，分析电视机的线路波形，从而测试视频指标。例如差分群、差分群、CLDI、调制深度、频率偏移等。五、操作：(1)硬键、软键、旋钮：这些是仪器的基本操作手段。1.三个大硬键和一个大旋钮：大旋钮的功能由三个大硬键设定。按下频率硬键，则旋钮可以微调仪器显示的中心频率；按下扫描宽度硬键，旋钮可以调整仪器扫描的频率宽度；按一次振幅硬键，旋钮可以调节信号振幅。当旋转旋钮时，中心频率、扫描宽度(开始和结束频率)和振幅的dB数同时显示在屏幕上。3.其他硬键：仪器状态控制区有十个硬键：复位RESET、CANFIG配置、CAL校准、AUX CTRL辅助控制、复印打印、MODE模式、保存存储、调用调用、MEAS/用户测量/用户定义、SGL SWP信号扫描。标记区有四个硬键：MKR光标、MKR光标移动、RKR FCTN光标功能和峰值搜索峰值搜索。控制区有六个硬键：扫描、带宽、TRIG触发器、自动耦合、跟踪和显示。在数字键上

区有一个BKSP回退，数字键区的右边是一纵排四个ENTER确认键，同时也是单位键。大旋钮上面的三个硬键是窗口键：ON打开、NEXT下一屏、ZOOM缩放。大旋钮下面的两个带箭头的键STEP配合大旋钮使用作上调、下调。 （二）输入和输出接口：位于一起面板下边一排。TV IN测视频指标的信号输入口；VOL INTEN是内外一套旋钮控制、调节内置喇叭的音量和屏幕亮度；CAL OUT仪器自检信号输出；300Mhz 29dBmv仪器标准信号输出口；PROBE PWR仪器探针电源；IN 75Ω1M—1.8G测试信号总输入口。 （三） 测试准备：1、限制性保护：规定最高输入射频电平和造成永久性损坏的最高电压值：直流25V，交流峰峰值100V。2、 预热：测试须等到OVER COLD消失。3、 自校：使用三个月，或重要测量前，要进行自校。4、 系统测量配置：配置是测量之前把测量的一些参数输入进去，省去每次测量都进行一次参数输入。内容：测试项目、信号输入方式（频率还是频道）、显示单位、制式、噪声测量带宽和取样点、测CTB、CSO的频率点、测试行选通等。配置步骤：按MODE键——CABLE TV ANALYZER软键——Setup软键，进入设置状态。细节为tune config调谐配置：包括频率、频道、制式、电平单位。Analyzer input输入配置：是否加前置放大器。Beats setup拍频设置、测CTB、CSO的频点（频率偏移CTB FRQ offset、CSO FRQ offset）。GATING YES NO是否选通测试行。

频谱分析仪有什么用？

频谱分析仪是研究电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器。它又可称为频域示波器、跟踪示波器、分析示波器、谐波分析器、频率特性分析仪或傅里叶分析仪等。现代频谱分析仪能以模拟方式或数字方式显示分析结果，能分析1赫以下的甚低频到亚毫米波段的全部无线电频段的电信号。仪器内部若采用数字电路和微处理器，具有存储和运算功能；配置标准接口，就容易构成自动测试系统。产世雹品分类：频谱分析仪分为实时分析式和扫频式两类。前者能在被测信号发生的实际时间内取得所需要的全部频谱信息并进行分析和显示分析结果；后者需通过多次取样过程来完成重复信息分析。实时式频谱分析仪主要用于非重复性、持续期很短的信号分析。非实时式频谱分析仪主要用于从声频直到亚毫米波段的某一段连续射频信号和周期信号的分析。工作原理：频谱分析仪架构犹如时域用途的示波器，面板上布建许多功能控制按键，作为系统功能之调整与控制，实时频谱分析仪（Real-Time Spectrum Analyzer）与扫瞄调谐频谱分析仪（Sweep-Tuned Spectrum Analyzer）。实时频率分析仪的功能为在同一瞬间显示频域的信号振幅，其工作原理是针对不同的频率信号而有相对应的滤波器与检知器（Detector），再经由同步的多任务扫瞄器将信号传送到CRT 屏幕上，其优点是能显示周期性杂散波（PeriodicRandom Waves）的瞬间反应，其缺点是价昂且性能受限于频宽范围、滤波器的数目与最大的多任务交换时间。北京百万电子科技中心是一家大型仪器仪表生产及销售商，经营领域主要包括：气体检测仪、金属探测仪、环保设备、医疗保健、实验室仪器、化工仪器设备、农业仪器、机拆返蚂电设备、消防安防器材、电力通讯设备等几乎囊括所有行业。公司产品频谱分析仪采用8MHz测量带宽，实时高速DSP数字处理技术，30Hz～8MHz的数字中频带宽分析，实时频谱仪可快速一次无缝截获和存储一段RF载波信号，再对截获信号进行实时分析和计算，具有在时间相关的频域、时域、相位旅埋域、调制域的同步分析功能。
