什么是兆欧表？

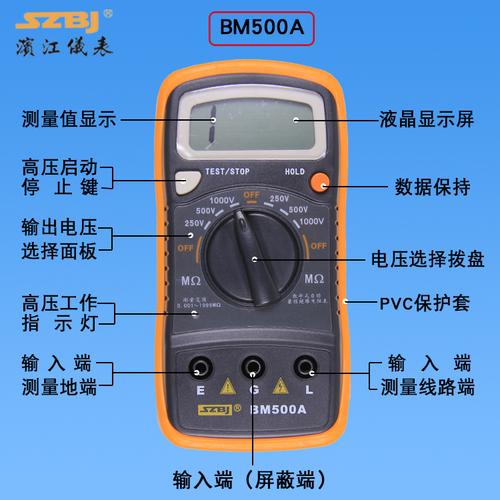

兆欧表是一种电气测试仪器，旨在通过产生300-15000伏DC(直流)电压来测试极高的电阻。兆欧表会产生高电压低电流的DC电荷，可以测试电机绕组或电缆绝缘测试中常见的电阻。兆欧表通过电池供电的内部电路或手动发电机产生这种高电压。由于这些应用中常见的极高电阻，使用常规欧姆表可能无法精确测量电气设备、机器或装置的绕组、接地或绝缘电阻。在这些情况下，电阻范围可能从几兆欧到几百万兆欧，所需的测试电压比较小的欧姆表所用的电压高得多。兆欧表使用300到15000伏的DC电压来精确测量这些非常高的电阻值。这些电压以非常低的额定电流提供，通常用于测量电气设备的电阻。数字兆欧表有两种基本类型的兆欧表：一种是电池供电型，另一种是使用手摇曲柄或电动发电机。两种兆欧表型号都可以用于对带有几个兆欧表(1，000，000兆欧表)的设备进行精确的绝缘电阻测试。电池驱动的兆欧表使用特殊的内部电路将低电池电压转换成较高的测试电压。这些仪器通常比发电机更小更轻。而且具有单键操作、单手操作、多种工作电压选择等优点。电池兆欧表的缺点是电池寿命短，通常只能产生5000伏的最大电压。发电机兆欧表依靠小型内部发电机来产生所需的高测试电压。这些发电机通常使用外部手摇曲柄手动操作，但也可以安装内部电机驱动器。这些仪器可以在不更换电池的情况下产生300伏到15000伏的电压。使用这种仪器的一个缺点是操作需要两只手，因此需要夹式导线或第二个人的帮助。它们通常体积庞大，并且只提供单一的测试电压。测试电气设备时，你应该时刻牢记这些仪器产生的高电压。测功机的测试电压不能超过被测设备的工作电压，否则可能造成不可挽回的损失。虽然测试电压是在很低的安培数下提供的，但使用兆欧表时，你应该始终小心，以防止触电。

兆欧表的作用是什么？

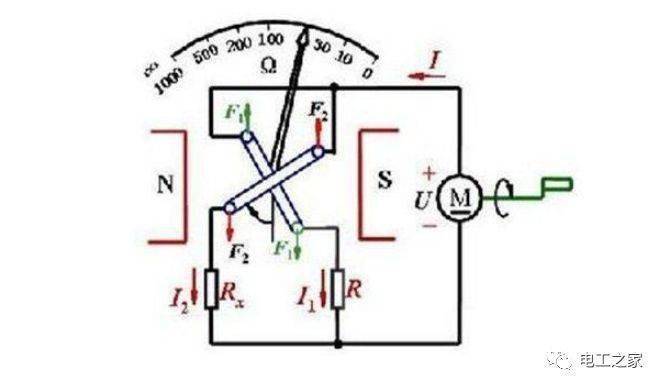

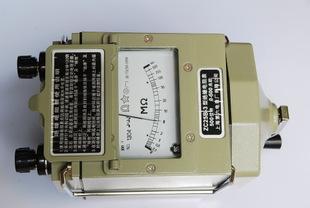

兆欧表，俗称摇表，是电工常用的测量仪器。兆欧表主要用于检查电气设备、家用电器或电气线路对地和相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电、人员伤亡、设备损坏和运输等事故。大多数兆欧表是由手摇发电机供电的，所以也叫摇表。其标度以兆欧姆(M)为单位。1.秦椒的两个线圈固定在同一根轴上，相互垂直。一个线圈与电阻R串联，另一个线圈与被测电阻Rx串联，两者并联到DC电源。见附图。2.工作原理测量时，通过线圈的电流I1=U/(R1R)，I2=U/(R2Rx)，其中R1和R2为线圈电阻，线圈受磁场作用，产生两个方向相反的力矩，T1=k1*I1*f1()，T2=k2*I2*f2()。F1()和f2()分别是两个线圈所在位置的磁感应强度和偏转角之间的函数关系。仪器的活动部分在扭矩的作用下发生偏转，直到两个线圈产生的扭矩达到平衡。当两个线圈产生的转矩平衡时，有T1=T2，即k1*I1*f1()=k2*I2*f2()。上述公式表明，偏转角与两个线圈中的电流之比有关，故称之为电流比计。结论：1。偏转角度与被测电阻Rx之间存在一定的函数关系，因此角度可以反映被测电阻。2.仪器的偏转角与电源电压U无关，所以手摇发电机的转速不影响读数。

什么是兆欧表？兆欧表的工作原理是什么？

用来直接测量绝缘电阻的仪器叫做兆欧表。根据测量极限，通常称为欧姆表、千兆欧表和兆欧表(数字兆欧表)。图1显示了便携式兆欧表的原理图。测得的电阻连接到夹子a和B.设备的移动系统由两个线圈1和2组成，它们安装在同一根轴上，并以90角彼此刚性连接。线圈1和2放置在永久磁场中(未示出)。线圈1与被测电阻串联并具有内阻r0，线圈2与附加电阻r和被测电阻并联。该装置设计成当电流流动时，线圈中产生的转矩彼此相反，装置的读数只取决于线圈中电流的比值，而不取决于施加的电压。因此，该装置的读数不依赖于该装置手柄的转速，该转速驱动发电机的转子向线圈供电。发电机安装在兆欧表壳体内。兆欧表有两种，工作电压和测量极限各不相同：第一种兆欧表的工作电压为500 V，测量上限为500 Mom，第二种为1000 V和1000 Mom。在装有DC装置的船舶上，通常用专用高阻电压表(其绕组电阻明显高于普通电压表)测量带电电网的绝缘电阻。用这个电压表，你可以测量以下电压：a)电网正极与船体之间的电压u；b)在电网的负极和U型船的船体之间；c)作用于电网正负两极之间的电压(U)，即船舶电网中的电压。电压表的这三个读数使您有机会确定电网各极与船体之间的绝缘电阻，以及电网与船体之间的总绝缘电阻。为了确定这些电阻，使用了三个公式：R是电压表绕组的电阻；Xn是网络正极与船体之间的电阻；Uo网络负极与船体之间的电阻；x网络和外壳之间的总绝缘电阻。为了便于利用这些公式进行计算，将编制辅助表格，公布在高阻电压表附近。使用兆欧。

表测量绝缘电阻相比，使用高电阻电压表进行测量的结果不太准确。为了测量有电压的船用交流网络的绝缘电阻，使用了带有附加设备的兆欧表，其电路图如图所示。测量仪器a是磁电电压表，刻度的单位是欧姆。附加设备b由降压变压器 T组成；整流器B; 平滑滤波器（电感线圈L和电容C）和电阻R，从其端子取直流电，用于测量网络的绝缘电阻。直流电路从上电阻端子R（+）开始。通过相C的点1，电流进入发电机G的绕组，在该绕组中分流到网络的所有三相上。通过所有三相（Rs）的绝缘电阻进入船体后，直流电流再加到流经测量设备线圈到辅助设备下电阻端子（-）的总电流中。如您所见，该设备显示了三相的总绝缘电阻，而未将电阻分为各个相。回复者：华天电力
