摇表（1000v摇表使用范围）

摇表是什么，用来干什么的

摇表是电工常用的测量仪器。主要用于检查电气设备、家用电器或电气线路对地和相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电、人员伤亡和设备损坏等事故。振动台是电力、电信、通信、机电安装维修等部门和以电力为工业动力或能源的工业企业常用的必备仪器。适用于测量各种绝缘材料的电阻和变压器、电机外皮、电缆、电气设备的绝缘电阻。仪表外壳采用高强度铝合金，机器配有等电位保护环和四阶有源低通滤波器，能有效屏蔽外界工频和强电磁场。测量容性样品时，输出短路电流大于1.6mA，很容易将测试电压迅速提高到输出电压的额定值。对于低电阻测量，由于比例设计，电压降不会影响测量精度。振动台的工作原理及选择数字振动台由中、大规模集成电路组成。该表输出功率大，短路电流值高，输出电压等级多(共有四个电压等级)。其工作原理是机器中的电池通过DC/DC转换产生的DC高压，通过被测产品从E极到L极，从而产生从E极到L极的电流。经过I/V转换后，测得的绝缘电阻值通过分压器直接显示在LCD上。规定振动台的电压等级应高于被测对象的隔离电压等级。因此，测量额定电压在500V以下的设备或线路的绝缘电阻时，可选用500V或1000V摇表；测量额定电压在500V以上的设备或线路的绝缘电阻时，应使用1000~2500V摇表。测量绝缘子时，应选用2500~5000V摇表。一般来说，测量低压电气设备的绝缘电阻可以用0 ~ 200M范围的摇表。以上内容参考：百度百科-兆欧表(摇表)

摇表的用途 和使用方法

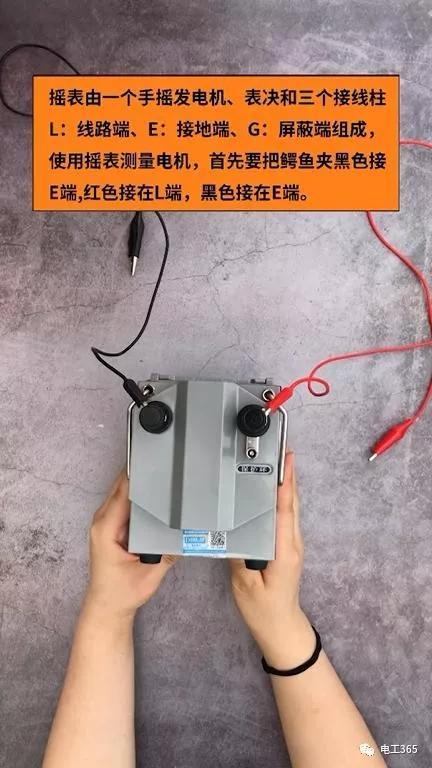

用途：是一种兆欧表，用于测量各种电气设备的绝缘电阻，以免发生事故。兆欧表测量绝缘电阻方便可靠。用法：1。测量前，应切断被测电器和电路的电源，并对相关元件进行临时接地放电，以确保人和兆欧表的安全和测量结果的准确。2.测量时，接线必须正确。兆欧表有3个端子(L、E、G)。测量回路对地电阻时，L端接回路的裸露导体，E端接接地线或金属外壳；测量回路绝缘电阻时，回路首端和末端分别接L和E；测量电缆绝缘电阻时，为了防止电缆表面的泄漏电流影响测量精度，应将电缆的屏蔽层接到G端。3、兆欧表端子引出的测量软线绝缘应良好，两根导线之间以及导线与地面之间应保持适当的距离，以免影响测量精度。4.摇动兆欧表时，不要用手触摸兆欧表的端子和被测电路，以防触电。5.摇匀兆欧表后，端子不能短路，以免损坏。6.摇匀兆欧表后，不要用很长时间。扩展数据：注1。禁止在雷电期间或高压设备附近测量绝缘电阻。只有在设备未通电或未感应的情况下才能测量。2.摇动试验期间，任何人不得在被测设备上工作。3.测量设备绝缘电阻时，必须先切断设备电源。含有电感和电容的设备(如电容器、变压器、电机和电缆线)必须先放电。非值班人员工作前应办理相应的工作票。4.水平摇动仪表。接线前，摇动t

1.测量前，兆欧表应保持水平位置，左手握住表体，右手摇动兆欧表手柄，以120r/min左右的速度旋转，指针应指向无穷大()；否则，兆欧表有故障；2.测量前，应切断被测电器和电路的电源，并对相关部件进行临时接地放电，以确保人员和兆欧表的安全及测量结果的准确。3.测量时接线必须正确。兆欧表有3个端子(L、E、G)。测量回路对地电阻时，L端接回路的裸露导体，E端接接地线或金属外壳；测量回路绝缘电阻时，回路首端和末端分别接L和E；测量电缆绝缘电阻时，为防止电缆表面泄漏电流影响测量精度，应将电缆的屏蔽层接到G端；4、兆欧表端子引出的测量软线绝缘应良好，两根导线之间以及导线与地面之间应保持适当的距离，以免影响测量精度；5.摇动兆欧表时，不要用手触摸兆欧表的端子和被测电路，以防触电；6.摇动兆欧表后，端子不能短路，以免损坏。
