螺旋桨式搅拌器（桨式搅拌机）

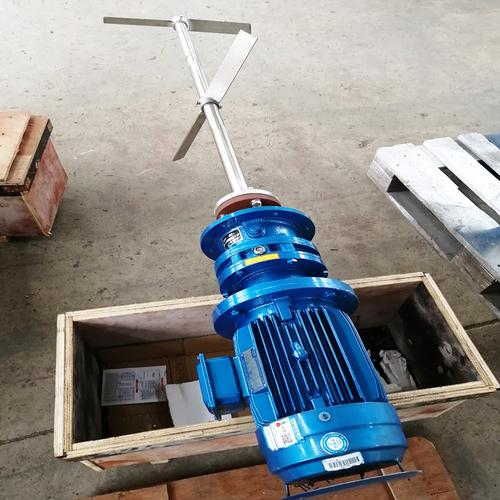

　螺旋桨式搅拌机

在非金属矿物的加工生产中，也常用螺旋桨式搅拌器搅拌泥浆，使泥浆中的成分混合均匀，固体颗粒不沉淀，产生良好的悬浮状态。此外，它还用于疏松水中的泥浆，以制备均匀的泥浆。螺旋桨式搅拌机因其结构简单、使用方便，在非金属矿物加工中得到广泛应用。一、结构及工作原理螺旋桨式搅拌机的结构如图4-8所示。它主要由立轴3、三叶螺旋桨1和储浆罐2组成。主轴由电机4通过减速器5旋转。电机减速器安装在钢筋混凝土储浆池的横梁7上，螺旋桨用键和螺母固定在主轴的端部。当螺旋桨在液体泥浆中旋转时，它迫使泥浆剧烈运动，包括切向和径向运动，以及高速的轴向运动。这种轴向运动可以促进泥浆的强对流循环，使泥浆得到有效的混合和搅拌。图4-8螺旋桨式搅拌机1-螺旋桨；2-泥浆储罐；3-垂直轴；4-电机；5-减速器；6-机器底座；7波束II。螺旋桨螺旋桨是螺杆搅拌机的运动部件。常用三叶，单层螺旋桨。它由螺旋桨叶片和轴套组成，叶片沿圆周均匀排列。其结构如图4-9所示。通常与叶片套筒整体铸造，叶片的前面是工作面(也叫压力面)，是螺旋面的一部分；叶片后部为非工作面，其与以轴线为中心的圆柱面的交线一般为二次抛物线形状。在零件图中，除了必要的投影视图外，为了反映叶片的复杂型线，称为叶片型线图。叶片设计请参考相关资料介绍。螺旋桨紧固在立轴上，除了用平键连接外，轴端还用铜盖螺母拧紧。带有右旋螺纹的盖形螺母在泥浆中与立轴和螺旋桨一起旋转。为了使浆体作用在螺母上的阻力矩与螺母的拧紧方向相同，以防止螺母自行松动，立轴应顺时针方向旋转(从立轴顶部向下看的转动方向)，这时螺旋桨应将浆体向下推，叶片螺旋面的旋转方向应为左旋。图4-9螺旋桨结构投影图3。搅拌池大的搅拌池多采用薄混凝土，小的可以用板材。对于大型浆池，为了减少浆体与螺旋桨的整体旋转，提高桨叶与浆体的相对运动速度，具有良好的搅拌效果。一般来说，浆池的横截面为正多边形(一般为八边形)，对于正多边形横截面的搅拌池，浆池直径是指正多边形的内切圆直径。应合理选择搅拌池的直径。直径过大，搅拌不易均匀，局部区域搅拌失败，成为死角；直径过小，搅拌池容积过小，不能充分发挥搅拌器的作用，经济上也不合理。通常搅拌池的直径可按以下公式选择：非金属选矿机械中D——搅拌池的直径；D——螺旋桨直径。搅拌罐的容积计算如下：根据搅拌比VP/V0=10 ~ 13，计算罐内浆液的体积V0，得到搅拌罐的容积。Vp——型搅拌槽的容积；K——搅拌槽的有效利用系数可取k=0.85。从已知的搅拌槽的容积和直径，可以计算出搅拌槽的深度，或者更简单实用，可以用下面的经验公式来确定搅拌槽的深度。非金属选矿机械中H——搅拌池的深度：D——搅拌池直径。由于浆体在螺旋桨搅拌机中的运动特性，流线集中在螺旋桨下方，而搅拌池底部周围的浆体流速很小，往往成为无法搅拌的死角。为了避免这种情况，搅拌罐的底部通常做成金字塔形的表面。的直径

图4-10搅拌池结构图1-瓷砖；2-地脚螺栓预留孔；3-检修孔IV。立轴立轴通常由45 #钢制成。为了防止铁污染泥浆，应在竖井伸入泥浆的部分采取防腐措施。1.计算轴的强度时，主轴承受扭转和弯曲的共同作用。但为了简化计算，工程上往往假设立轴只承受扭矩的作用，然后通过增加安全系数，即降低材料的许用应力来补偿忽略弯曲作用带来的误差。对于实心轴，轴的直径是非金属矿物加工机械中轴ds——的直径(XM );N——轴传递的功率(kW)；n——轴的转速(r/min)；A——与轴的材料和负载特性相关的系数通常可在表4-6中找到。表4-6轴的许用应力[T]和实际材料的A值表4-7表4-7表4-9显示了当 k=310 kgf/cm2时各轴的直径、转速和功率之间的关系注：表4-9更适用于粗线以上的范围。若 k=310 kgf/cm2，则应根据换算系数计算两表中的较大值。以45 #钢为基准，当=310 kgf/cm2(即A=10.51)时，各轴直径、转速和功率的关系见表4-7。对于空心轴，轴的直径为非金属矿物加工机械中Ds——空心轴的外径(cm)； 3354轴的内径与外径之比；其他符号的含义和单位与之前相同。2.轴刚度的计算为了防止轴的扭转变形过大，从而避免运行中振动引起的轴封失效，应将轴的扭转变形限制在一个允许的范围内，这就是设计中的扭转刚度条件。因此，应计算搅拌轴的刚度。对于实心轴，轴的直径为非金属矿物加工机械中轴d——的直径(cm)；N——轴传递的功率(kW)；n——轴的转速(r/min)；B——与扭转变形的扭转角有关的系数。对于剪切弹性模量G0=8.1 105 kgf/2，钢材的B值见表4-8。表4-8 B系数(当G0=8.1 105 kgf/cm2)为了使用方便，取G0=8.1 105 kgf/cm2，=1/2为条件，根据

搅拌器的作用是什么？有哪些类型？根据什么原则选型？

功能：使物料受热均匀旋转

桨式搅拌器由2～3片推进式螺旋桨叶构成(图2)，工作转速较高，叶片旋桨式搅拌器外缘的圆周速度一般为5～15m/s。旋桨式搅拌器主要造成轴向液流，产生较大的循环量，适用于搅拌低粘度(<2Pa·s)液体、乳浊液及固体微粒含量低于10%的悬浮液。搅拌器的转轴也可水平或斜兆唤向插入槽内，此时液流的循环回路不对称，可增加湍动，防止液面凹陷。②涡轮式搅拌器由在水平圆盘上安装2～4片平直的或弯曲的叶片所构成。涡轮式搅拌器(15张)桨叶的外径、宽度与高度的比例，一般为20：5：4，圆周速度一般为3～8m/s。涡轮在旋转时造成高度湍动的径向流动，适用于气体及不互溶液体的分散和液液相反应过程。被搅拌液体的粘度一般不超过25Pa·s。③桨式搅拌器有平桨式和斜桨式两种。平桨式搅拌器由两片平直桨叶构成。桨叶直径与高度之比为4～10，圆周速度为1.5～3m/s，所产生的径向液斜桨式搅拌器流速度较小。斜桨式搅拌器（图4）的两叶相反折转45°或60°，因而产生轴向液流亮如。桨式搅拌器结构简单，常用于低粘度液体的混合以及固体微粒的溶解和悬浮。④锚式搅拌器桨叶外缘形状与搅拌槽内壁要一致（图5），其间仅有很小间隙，可清除附在槽壁上的粘性反应产物或堆积于槽底的固体物，保持较好的传热效果。桨叶外缘的圆周速度为0.5～1.5m/s,可用于搅拌粘度高达200Pa·s的牛顿型流体锚式搅拌器和拟塑性流体（见粘性流体流动。唯搅拌高粘度液体时，液层中有较大的停滞区。⑤螺带式搅拌器螺带的外径与螺距相等,专门用于搅拌高粘度液体(200～500Pa·s)及拟塑性流体，通常在层流状态下操作。⑥磁力搅拌器Corning数字式加热族键凯器带有一个闭路旋钮来监控与调节搅拌速度。微处理器自动调节马达动力去适应水质、粘性溶液与半固体溶液。⑦磁力加热搅拌器Corning数字式加热搅拌器带有可选的外部温度控制器(Cat.No.6795PR)，他们还可以监控与控制容器中的温度。⑧折叶式搅拌器根据不同介质的物理学性质、容量、搅拌目的选择相应的搅拌器，对促进化学反应速度、提高生产效率能起到很大的作用。折叶涡轮搅拌器一般适应于气、液相混合的反应，搅拌器转数一般应选择300r/min以上。⑨变频双层搅拌器变频搅拌器的底座、支杆、电动机使用专利技术固定为一体。专利夹头，无松动、无摇摆、不会脱落，安全可靠。镀铬支杆，下粗上细，钢性强、结构合理。具有移动方便，重量轻等优点。适合各类小型容器。请采纳哦!

搅拌器的种类有哪些呢？

搅拌器的类型 主要有下列几种：　　①旋桨式搅拌器　　由2～3片推进式螺旋桨叶构成，工作转速较高,叶片外缘的圆周速度一般为5～15m/s。旋桨式搅拌器主要造成轴向液流，产生较大的循环量，适用于搅拌低粘度 (＜2Pa·s)液体、乳浊液及固体微粒含量低于10％的悬浮液。搅拌器的转轴也可水平或斜向插入槽内，此时液流的循环回路不对称，可增加湍动，防止液面凹陷。　　②涡轮式搅拌器　　由在水平圆盘上安装2～4片平直的或弯曲的叶片所构成。桨叶的外径、宽度与高度的比例，一般为20:5:4，圆周速度一般为 3～8m/s。涡轮在旋转时造成高度湍动的径向流动，适用于气体及不互溶液体的分散和液液相反应过程。被搅拌液体的粘度一般不超过25Pa·s。　　③桨式搅拌器　　有平桨式和斜桨式两种。平桨式搅拌器由两片平直桨叶构成。桨叶直径与高度之比为 4～10,圆周速度为1.5～3m/s，所产生的径向液流速度较小。斜桨式搅拌器的两叶相反折转45°或60°，因而产生轴向液流。桨式搅拌器结构简单，常用于低粘度液体的混合以及固体微粒的溶解和悬浮。　　④锚式搅拌器　　桨叶外缘形状与搅拌槽内壁要一致，其间仅有很小间隙,可清除附在槽壁上的粘性反应产物或堆积于槽底的固体物，保持较好的传热效果。桨叶外缘的圆周速度为0.5～1.5m/s,可用于搅拌粘度高达 200Pa·s的牛顿型流体和拟塑性流体（见粘性流体流动。唯搅拌高粘度液体时，液层中有较大的停滞区。　　⑤螺带式搅拌器　　螺带的外径与螺距相等,专门用于搅拌高粘度液体(200～500Pa·s)及拟塑性流体，通常在层流状态下操作。　　⑥磁力搅拌器　　Corning数字式加热器带有一个闭路旋钮来监控与调节搅拌速度。 微处理器自动调节马达动力去适应水质、粘性溶液与半固体溶液。　　⑦磁力加热搅拌器　　Corning数字式加热搅拌器带有可选的外部温度控制器 (Cat. No. 6795PR) ，他们还可以监控与控制容器中的温度。　　⑧折叶式搅拌器　　根据不同介质的物理学性质、容量、搅拌目的选择相应的搅拌，]对促进化学反应速度、提高生产效率能起到很大的作用。折叶涡轮搅拌器一般适应于气、液相混合的反应，搅拌器转数一般应选择300r/min以上。　　⑨变频双层搅拌器　　变频搅拌器的底座、支杆、电动机使用专利技术固定为一体。专利夹头，无松动、无摇摆、不会脱落，安全可靠。镀铬支杆，下粗上细，钢性强、结构合理。具有移动方便，重量轻等优点。适合各类小型容器。
