瞬变抑制二极管（双向瞬态抑制二极管好坏判断）

瞬变抑制二极管作用

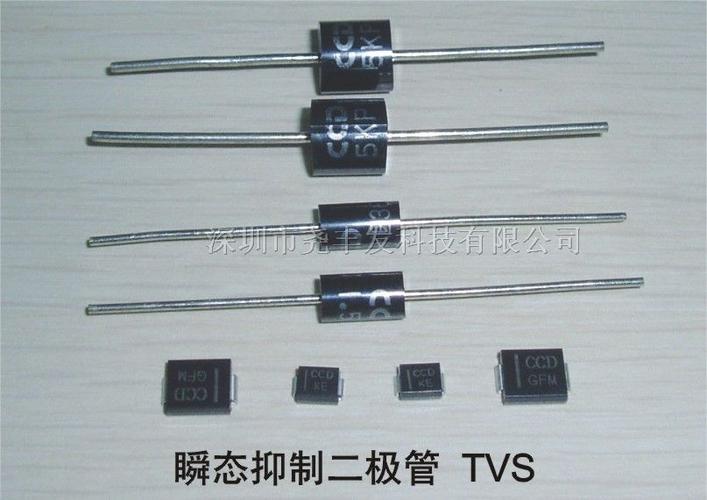

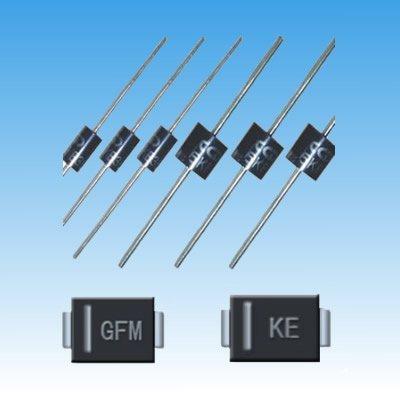

瞬态二极管的作用被抑制，也就是TVs(瞬态电压抑制器)二极管的工作原理。瞬态抑制TVS二极管是在齐纳二极管技术基础上发明的一种新型高效电路保护元件，又称TVS管、瞬态电压抑制二极管、瞬态电压抑制器、雪崩击穿二极管等。可分为单向和双向。当TVS二极管两端受到瞬时高能冲击时，它以PS秒的速度使两端之间的阻抗值由高阻抗变为低阻抗，从而吸收一个瞬时的大电流，将其两端的电压箝位在一个预定值，从而保护后面的精密元件免受瞬时高压尖峰的冲击。瞬态抑制二极管具有PS响应速度、瞬态功率高、漏电流和电容低、箝位电压容易控制、击穿电压偏差小、可靠性高、体积小、安装方便等优点，广泛应用于敏感电子部件的过压保护，在汽车电子、消费电子、工业设备、家用电器、通信设备等领域都可以见到TVS二极管的身影。TVS二极管的封装形式

瞬变电压抑制二极管到底是个什么东西

瞬态电阻二极管(TVS)是一种单向导通的二极管。而瞬态电阻特性是利用其反向在高电压下会导通的特性，如果正向受压，会像一般二极管一样导通。因此，常见的用法是将DC电路中的电源(信号)与地反向并联，这样一旦电源(或信号线)上出现突然的瞬时高压，这个二极管就会导通(反向导通)，直接将高压放电，以防止瞬时高压接入电路，损坏其他元件。高电压释放后，不会再导通。所以一般用来保护。不能用来稳压。这是因为标称12V TVS的实际导通电压高于12V。这个标称的12V是指用来保护12V的电路。而且导通电压并不是一个很准确的数值，其次也不能保证导通后两端电压稳定在某个值。

瞬变抑制二极管和稳压二极管异同

在瞬态二极管电子系统的应用中，电压和电流的瞬态干扰往往会造成电子设备的损坏。瞬态干扰的显著特点是作用时间极短，但电压幅值高，瞬态能量大，破坏性很大。为了防止这种损坏，TVS管得到了广泛的应用。瞬态电压抑制器是基于齐纳二极管技术开发的高效电路保护器件。其电路符号与普通齐纳二极管相同，外观与普通二极管相同。当瞬态电压抑制管两端受到瞬时高能冲击时，它能以非常高的速度(最高可达1*10-12秒)突然降低阻抗，同时吸收大电流，将两端之间的电压箝位在预定值，从而保证后续电路元件免受瞬态高能的冲击而损坏。在一些精密电子设备中，我们经常可以看到瞬态抑制二极管作为ESD保护的主要手段之一。作为公共地，两者都可以用来稳压，都工作在反向截止状态。它们的正向特性与普通二极管相同，反向特性是典型的PN结雪崩器件。但是TVS的击穿电流更小，10V以上的稳压只有1mA。相对来说，齐纳二极管的击穿电流要大很多，但是齐纳二极管的调压精度可以更高。而且瞬态抑制二极管强调瞬态响应，所以它的时间参数很重要，也就是说齐纳二极管的响应时间通常比TVS管慢。同时TVS管的功率较大，而稳压管的功率较小。主要来自：www.microdiode.com
